HFM 热流计
详细介绍
LINSEIS 热流计 – 快速简便的测量
描述

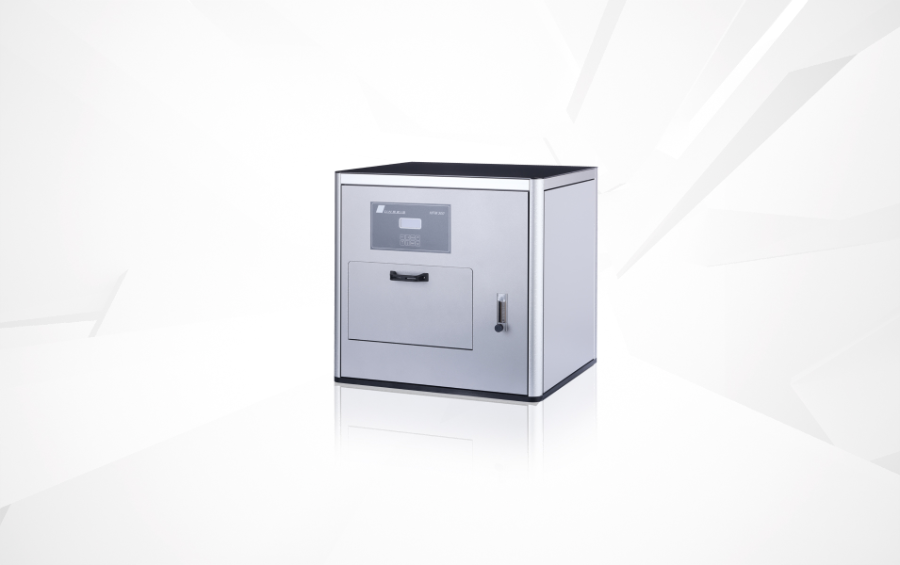

LINSEIS 热流计，简称 HFM，是一种坚固耐用、易于使用的导热仪，用于测定低导热绝缘材料和其他材料的导热系数。由于其独特的设计，可在几分钟内完成测量，提供快速且准确性高的测量结果。
帕尔贴加热和冷却技术可实现高精度温度控制，同时减少维护和停机时间。HFM长期稳定性可用于对材料进行长期老化研究。可实现仅需15分钟的快速测量，从而实现高采样效率。
为实现快速和准确的测量，仪器使用双传感器配置。用于长度测量的内置电位计（μm分辨率）可自动提供实时的样品厚度信息。
测量特性
l 导热系数
l 热阻
独特功能
测试周期短
双热流传感器配置可确保尽可能短的测量周期。大多数样品的典型测量时间仅需 15分钟。
高精度
仪器内置两个线性电位计，可自动进行最高精度的样品厚度测定。然后，两个热流传感器测量热板和冷板之间的热流。
免维护
具有坚固耐用的系统设计和独特的免维护特性。帕尔贴加热和冷却循环确保了最低的维护成本。
优异的长期稳定性
非常适合用于材料的长期老化研究。
集成式防冷凝系统
可在测量过程中防止水蒸气凝结
简洁的系统设计，隔离性能更强，电子元件升级
更高的精度和准确度
低功耗
符合 ASTM C518, JIS A1412, ISO 8301, DIN EN 12664 和 DIN 12667 测试标准
类型 | HFM L57 200 | HFM L57 300 | HFM L57 600 |
温度范围（平板）： | 0°C - 90°C -20°C - 90°C -35°C - 90°C | 0°C - 90°C -20°C - 90°C -35°C - 90°C | -20°C - 70°C - - |
冷却系统： | 外部冷却器或恒温器 | 外部冷却器或恒温器 | 外部冷却器或恒温器 |
温度控制（平板）： | 帕尔贴 | 帕尔贴 | 帕尔贴 |
温度分辨率： | 0.0001 °C | 0.0001 °C | 0.0001 °C |
测量数据点： | 可达 100 | 可达 100 | 可达 100 |
样品尺寸 | 200 mm x 200 mm， 厚度可达 90 mm | 300 mm x 300 mm， 厚度可达 100 mm | 600 mm x 600 mm， 厚度可达 200 mm |
热阻测量范围： | 0.2 - 8.0 m2K/W 可扩展： 0.036 - 9.0 m2K/W | 0.2 - 8.0m2K/W 可扩展： 0.036 - 8.0 m2K/W | 0.2 - 8.0m2K/W 可扩展： 0.036 - 8.0m2K/W |
导热系数测量范围： | 0.001 - 0.5 W/m∙K 可扩展： 0.001 - 2.5 W/m∙K | 0.001 - 0.5 W/m∙K， 可扩展： 0.001 - 2.5 W/m∙K | 0.001 - 0.5 W/m∙K |
再现性： | 0.25% / 0.5% | 0.25% / 0.5% | 0.25% / 0.5% |
准确度： | ± 1-2% | ± 1-2% | ± 1-2% |
可调接触压力： | 可达 1.3 kPa, 可选配 25 kPa | 可达 1.3 kPa, 可选配 25 kPa | 可达 1.3 kPa, 可选配 25 kPa |
Linseis热流法导热系数测试仪可以通过触摸屏面板进行操作。有免费的可选软件和功能强大的软件包。可以方便的进行温度编程，数据存储和仪器控制。
主要特点:
简单的测量参数输入
测量数据存储和导出
报表打印，可定制布线
多语言软件版本
监测仪（板温度，热传导效果和输出信号监控）
软件帮助功能
可选用户登录和数据监控
弹性体泡沫
测量结果清晰地证明了林赛斯 HFM 系列设备具有出色的重现性，高达 0.25%。图中显示了在 15 至 45 °C 温度范围内对弹性体泡沫进行的四次测量。每次测量后都将样品取出并重新放入仪器中。
重复性

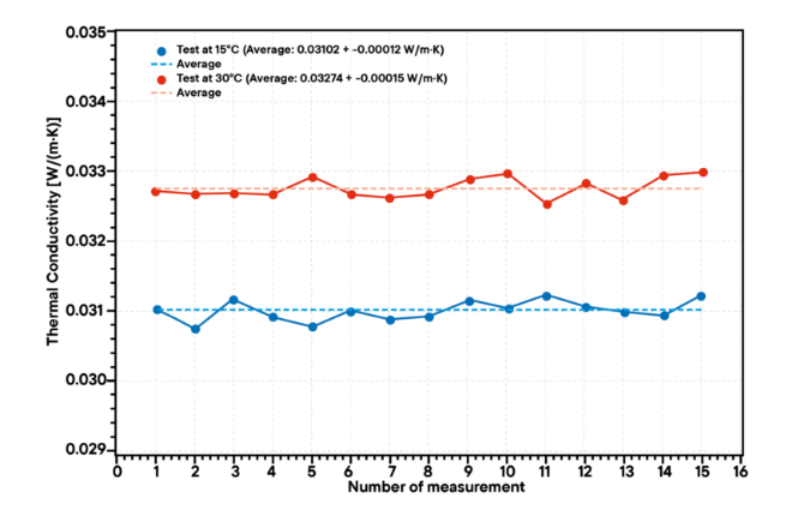

对标准物质 IRMM - 440 (树脂粘结玻璃纤维板)分别在 30 ℃ 及 15 ℃ 下各测量 15 次。其中 30 ℃ 下导热系数为：0.03274 ± 0.00015 W/mK，15 ℃下导热系数为：0.03102 ± 0.00012 W/mK，显示了 HFM 非常好的重复性。
精密度

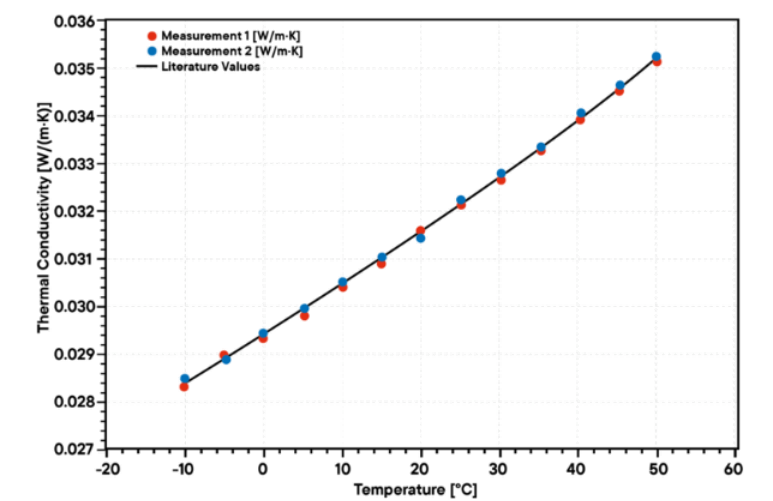

图中显示的是同一玻璃棉试样在 -10 ℃ 到50 ℃ 的温度范围内使用 HFM 300 进行测量的两次数据结果。黑线显示的是文献值的导热系数。偏差小于1%。
聚酯纤维
可压缩材料的性能会因其所受压缩程度而发生变化，导热系数同样也取决于材料的压缩情况。这一点由以下聚酯纤维制成的垫片的实例得到了证明。将尺寸为 300 mm x 300 mm、初始厚度约为 60 mm 的样品放入 Linseis HFM 300 中，并在室温下进行测试。通过距离控制装置移动上板，使得样品厚度逐渐减小至 60 mm、40 mm和 20 mm。在样品的每一个厚度下，施加 20K的温度梯度，直至达到稳定状态。测试结果表明压缩导致材料的导热系数显著降低。
