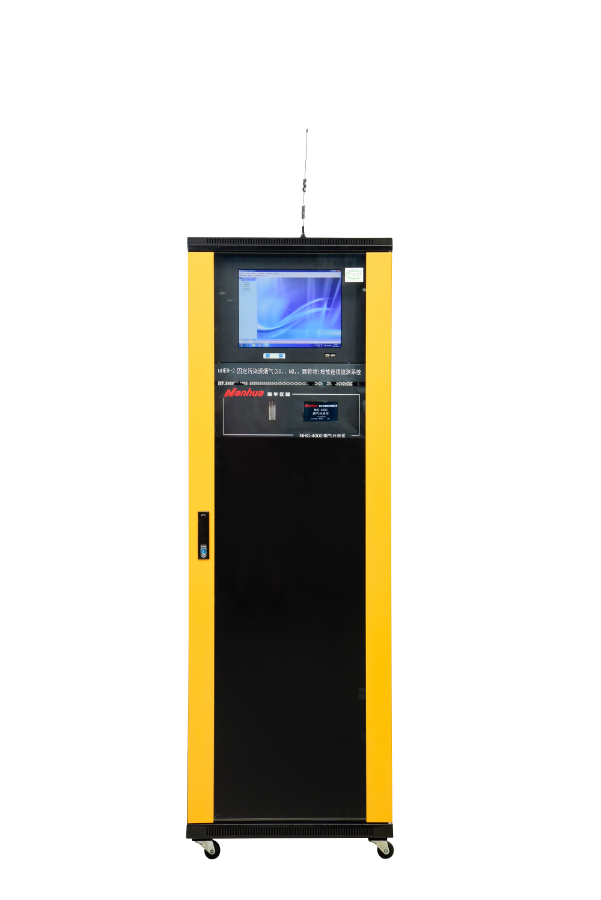

NHEM-2 型固定污染源烟气(SO2、NOx、颗粒物)排放连续监测系统

系统组成 NHEM-2固定污染源烟气(SO₂、NOx、颗粒物)排放连续监测系统由NHG-4000烟气分析仪、NHP-1颗粒物监测仪、在线预处理系统、在线采样系统、温压流监测系统、湿度监测系统以及数据采集与处理子系统组成。 烟气分析仪监测系统 烟气分析仪监测系统包括NHG-4000型烟气分析仪。在系统采样泵的作用下，样品进入采样处理系统，除去部分的水和粉尘等杂质，并将样品送到烟气分析仪。通过检测器和电化学检测器进行测量，通过集成软件自动计算，自动得到各种气体对应的浓度数据。 采样预处理系统 NHEM-2型系统的采样预处理系统由高温过滤器、高温气动阀、样气连接、标气连接、湿度传感器模块等组成，实现气体的采样、反吹、标定等过程，采样预处理模块与烟气分析仪无缝连接，整个样品传输过程，无气体浓度的损耗。 NHEM-2型系统预处理的流程如图2.4所示。烟气经过高温采样探头和伴热管到达采样预处理系统，预处理系统内部高温加热温度。可调温度与伴热管线温度、预处理箱体温度保持一致，保证样品经采样探头，伴热管线，进入到分析仪器内部时，无水汽及样品的冷凝。温度可以通过前面板上的温控器进行调节。 预处理系统内部集成高温过滤器，防止样品中的残留颗粒物进入到分析仪器，影响分析仪器的器件使用寿命。高温气动阀主要用于系统反吹；湿度传感器用于实时监测采集的样气的湿度，信号经集线器传输至NHEM-2固定污染源烟气(SO₂、NOx、颗粒物)排放连续监测系统软件中进行读取和记录。 NHG-4000型烟气分析仪 NHG-4000 型烟气分析仪测量SO₂、NOx和O₂。仪器内部采用了集成化、模块化的设计方式，各模块分布紧凑，包括气体控制模块、气路连接模块、电路控制模块、信号采集及处理模块等。 NHP-1型颗粒物监测仪 仪器主要由主机、清扫系统、校准工具、连接电缆、以及其它附件等组成。主要应用领域有：固定污染源烟气排放连续监测系统(CEMS)、除尘设备效率监测、燃烧效率监测、工业制造过程中的粉尘浓度测量、科学研究等。适用于火力发电、水泥、陶瓷、钢铁、冶金、石化、造纸、玻璃等行业的粉尘排放连续监测，是环境保护部门进行污染源监测的有效工具。 温压流检测 NHEM-2固定污染源烟气(SO₂、NOx、颗粒物)排放连续监测系统由差压变送器、皮托管、温度变送器、压力变送器、反吹系统等构成，主要测量烟气流速、温度、压力和湿度以及实现探头的反吹。各参数监测原理和指标如下： 废气参数监测子系统用于测量废气温度、压力和流速，测量环境大气压。主要由S型皮托管、微压力传感器、铂电阻等组成。压力、流速测量原理采用皮托管差压法，皮托管采用一体化设计，集成至气态污染物采样探头中，单一法兰安装，维护方便。温度、压力、流速三数据用来计算样气排放量。 实时读数 实时读数各模块如图7.1右框所示，各模块主要功能： 实时读数显示：可以显示组分名称、浓度； 报表查询：可以根据用户需要，查询对应时间的历史报表。 系统设置：可对系统内部的设置进行修改。 日志查询：记录系统运行的日志，并可以通过此功能进行日志查询。 运行控制：可以对系统进行控制。

技术参数
