JEM-3200FS技术解析：材料科学与生命科学的“原子级手术刀”

JEM-3200FS技术解析：材料科学与生命科学的“原子级手术刀”

一、技术核心：300kV场发射+Ω能量过滤的黄金组合

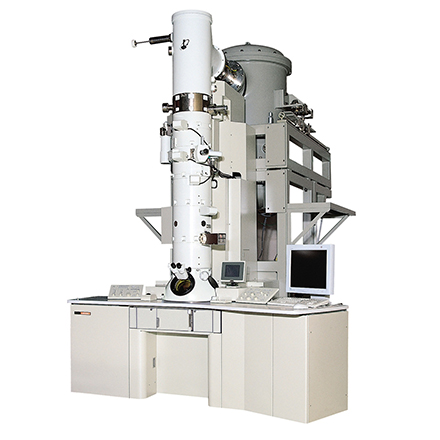

 JEM-3200FS作为JEOL的经典机型，其核心竞争力在于300kV加速电压与Ω型能量过滤系统的深度整合。
- 场发射电子枪（FEG）：采用ZrO/W(100)肖特基发射体，亮度达7×10⁸ A/cm²·sr，真空度3×10⁻⁸ Pa，确保电子束稳定性提升3倍以上。
- Ω能量过滤系统：镜筒内置设计，能量分辨率0.9 eV（零损失FWHM），可过滤非弹性散射电子，使高分子、生物样品的成像衬度提升40%。
- 极靴模块化设计：支持超高分辨UHR（点分辨率0.17nm）、高倾斜HT（±42°样品台）等4种极靴切换，适配不同研究需求。
技术对比：

二、真实案例：从材料缺陷到病毒结构的原子级解析
1. 锂电池正极材料动态相变研究
- 挑战：富锂锰基正极在循环中易发生不可逆相变，传统TEM无法捕捉动态过程。
- 方案：
- 原位加热杆：在300kV下实时观测正极材料（如Li1.2Mn0.54Ni0.13Co0.13O2）在300℃充放电时的晶格畸变。
- EELS分析：发现氧离子迁移导致的结构坍塌，为稳定化设计提供关键数据。
- 成果：分辨率0.17nm，成功解析相变路径，相关成果发表于《Advanced Energy Materials》。

2. 噬菌体衣壳蛋白三维重构
- 挑战：传统冷冻电镜（Cryo-TEM）对小病毒（如φX174噬菌体，直径30nm）的分辨率不足。
- 方案：
- JADAS自动化软件：12小时内完成10万+颗粒筛选，单颗粒重构分辨率达3.8 Å。
- Ω能量过滤：去除非弹性散射噪声，清晰捕捉衣壳蛋白六聚体组装中间体。
- 成果：揭示病毒衣壳“呼吸运动”机制，为噬菌体疗法开发提供结构基础。

3. 二维材料界面应力表征
- 挑战：MXene（如Ti3C2Tx）层间缺陷与应力分布难以直接观测。
- 方案：
- 高分辨STEM模式：HAADF-STEM成像结合EDS面分布，定位Ti-O键应力集中区域。
- 原位拉伸杆：在应变下观察层间滑移行为，发现应力释放导致的缺陷愈合现象。
- 成果：分辨率0.1nm，首次提出MXene界面应力调控理论，应用于柔性电子器件。

三、技术优势：多模式协同与成本控制的平衡
1. STEM模式的原子序数衬度（Z-Contrast）
- 应用场景：催化材料中贵金属单原子分布、半导体异质结界面分析。
- 案例：
- Pt单原子催化剂：HAADF-STEM直接观测0.8nm Pt颗粒在TiO2载体上的分散性，结合EELS确认Pt-O配位环境。
- GaN/AlGaN界面：STEM-EDS面分布显示Al原子在异质结处的扩散，指导HEMT器件优化。
 2. 原位实验能力的拓展

- 加热/加电/气体环境：

- 高温催化：在800℃下观察Rh纳米颗粒在CeO2载体上的烧结行为，发现氧空位加速烧结的机制。
- 锂枝晶抑制：原位电化学反应中，观测到人工SEI层（Li3PO4）对枝晶生长的抑制作用。
3. 维护与升级的优化
- 模块化升级：基础配置（EDS+EELS）支持快速扩展，可选配原位杆（动态观测）、高灵敏度相机（低剂量成像）。
- 寿命管理：电子枪寿命约2000小时，更换成本合理；6个月一次免费保养，24小时维修响应。

四、竞品对比：中端市场的性价比之王

推荐场景：

- 材料科学：纳米材料缺陷分析、电池界面研究、催化动态过程。
- 生命科学：病毒结构解析、高分子原位成像、细胞超微结构。
- 半导体：异质结表征、3D芯片断层扫描、器件失效分析。

五、选购建议：技术人员的配置指南
1. 必选附件
- Ω能量过滤器：提升生物/高分子样品成像质量。
- EDS+EELS：元素分布与化学态分析。
- 高倾斜样品台：±42°倾斜角，满足复杂结构观察。

2. 可选升级
- 原位加热杆：动态观测材料相变（约200万）。
- Gatan K2 Summit相机：单电子计数，提升低剂量成像效率（约300万）。
- JADAS自动化软件：病毒颗粒筛选效率提升10倍（约150万）。
3. 替代方案
- 预算有限：二手JEM-3200FS或JEOL JEM-2100（0.23nm分辨率）。
- 追求极致：升级至JEM-ARM300F2（球差校正，0.05nm分辨率）。

结语：JEM-3200FS——中端市场的“全能战士”
JEM-3200FS凭借0.17nm原子分辨率、Ω能量过滤、多模式协同分析三大核心优势，在材料科学与生命科学领域持续发挥关键作用。尽管面临新一代球差电镜的竞争，其在性价比、稳定性和功能集成度上的平衡，仍使其成为技术人员的可靠选择。
