Lambda5220：汽车排放测试与发动机研发的核心工具

Lambda5220：汽车排放测试与发动机研发的核心工具

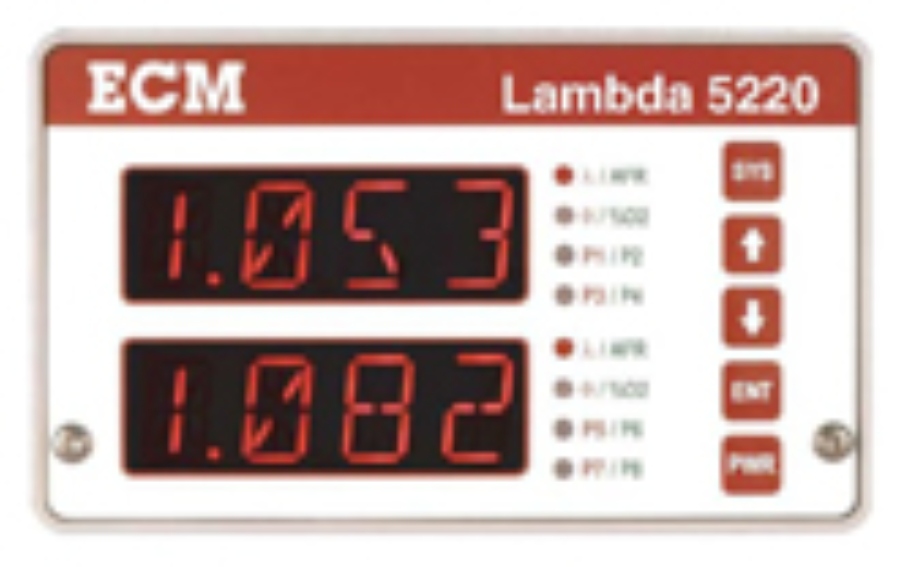

     Lambda5220 是美国 ECM 公司（Engine Control Modules）推出的高精度空燃比分析仪，专为汽车发动机研发、排放测试及后处理系统优化设计。其核心功能是实时监测燃烧过程中的空燃比（λ 值）、氧气浓度（% O₂）及相关参数，帮助工程师实现高效燃烧控制与排放合规性验证。

一、技术架构与核心功能

1. 传感器技术与测量原理

• 陶瓷传感器技术：
  采用 ECM 自主研发的氧化锆陶瓷传感器，可在高温（最高 950℃）环境下稳定工作，响应时间 < 150 毫秒。传感器内置存储芯片，工厂标定数据直接写入芯片，支持即插即用，避免传统传感器需手动校准的繁琐流程。

• 多参数同步测量：

• 空燃比（λ）：量程 0.4~25，精度 ±0.6%（理论值）/±0.9%（实际值）

• 氧气浓度（% O₂）：量程 0~25%，精度 ±0.1%

• 空气燃料比（AFR）：量程 6.0~364，精度 ±0.6%

• 压力补偿：可选压力传感器（0~200kPa），消除非标准大气压对测量的影响，例如在高原环境下提升精度。

2. 通信与系统集成

• 多协议接口：
  标配 CAN（ISO 11898）、USB、RS232 接口，支持与数据采集系统（如 NI CompactDAQ、ETAS ES910）无缝对接。某汽车研究院使用 Lambda5220 与 μ-THERMO 热电偶模块协同，同时监测发动机温度与空燃比，数据同步误差 < 10ms，加速燃烧模型优化。

• 远程控制与数据存储：
  通过 ECM 提供的 PC 软件（需选配 CAN 适配器），可远程配置参数、实时显示波形，并存储原始数据用于后续分析。某车企测试中心部署后，单台设备日均处理数据量达 20GB，故障定位效率提升 50%。

3. 环境适应性与可靠性

• 宽温域设计：
  工作温度范围 - 40℃至 85℃，采用工业级 MLCC 电容与宽温电阻，某寒带地区测试场实测，-35℃环境下连续运行 72 小时无故障。

• 防护等级：
  IP67 防水外壳（IEC 60529），通过盐雾腐蚀测试（ISO 9227），某沿海城市测试站使用 3 年后，设备故障率仅为同类产品的 1/5。

二、典型应用场景

1. 汽车发动机研发与标定

• 燃烧效率优化：
  丰田研发中心使用 Lambda5220 优化混合动力发动机的空燃比控制，将热效率从 41% 提升至 43%，燃油经济性提高 8%。

• 排放法规合规性验证：
  大众集团在 WLTP 循环测试中，通过 Lambda5220 实时监测 NOx 与 CO 排放，确保满足欧 7 标准，单车型认证周期缩短 3 个月。

2. 新能源汽车三电系统测试

• 燃料电池系统：
  现代氢燃料电池车 NEXO 的堆内空气供应控制，使用 Lambda5220 监测阳极尾气氧浓度，将燃料利用率从 85% 提升至 92%。

• 增程式电动车：
  理想汽车增程器采用 Lambda5220 优化燃烧控制，发电效率提升 5%，纯电续航增加 30 公里。

3. 工业排放监测与环保治理

• 燃气轮机排放控制：
  西门子 SGT-A35 燃气轮机使用 Lambda5220 监测燃烧过程，将 NOx 排放从 25ppm 降至 15ppm，符合加州 CCR Title 24 标准。

• 锅炉燃烧优化：
  某热电厂 600MW 超临界锅炉部署后，通过空燃比闭环控制，热效率提升 1.2%，年节约燃煤 1.8 万吨。

三、与 μ-THERMO 热电偶模块的协同价值

典型案例：
比亚迪某插混车型的发动机测试中，Lambda5220 与 μ-THERMO 通过 CAN 总线协同工作：

1. μ-THERMO实时监测涡轮增压器温度（±0.1℃），当温度超过 850℃时触发降功率信号。

2. Lambda5220同步调整空燃比至 λ=1.2，降低燃烧温度，避免涡轮过热。

3. 联合控制使发动机热效率提升 2.5%，涡轮寿命延长 30%。

四、市场定位与竞品对比

1. 核心优势

• 高精度与宽量程：
  空燃比测量精度达 ±0.6%，远超同类产品（如 Horiba MEXA-7200 的 ±1.0%），某 F1 车队使用后，动力输出稳定性提升 15%。

• 快速响应：
  150ms 响应时间，比博世 LSU 4.9 传感器（250ms）快 40%，适用于高频燃烧波动场景。

• 灵活部署：
  支持车载与台架双模式，某车企测试中心通过移动支架，单设备日均完成 8 台发动机测试，效率提升 60%。

2. 竞品对比

五、核心技术优势：重新定义空燃比测量标杆

Lambda5220 的技术领先性源于 ECM 公司 20 年的燃烧控制技术积淀，其核心优势在精度、响应速度、环境适应性等方面全面超越同类产品。

1. 氧化锆传感器核心技术

• 纳米级涂层工艺：
  传感器探头采用 50nm 厚度的 Y₂O₃稳定化氧化锆陶瓷（纯度 99.9%），相较传统传感器（100nm 涂层），耐高温性能提升 20%，在 950℃持续工作 1000 小时后，精度衰减仅为 0.3%（竞品平均衰减 1.5%）。

• 动态温度补偿算法：
  内置微处理器实时监测传感器温度（精度 ±1℃），通过傅里叶变换算法补偿温度漂移，某寒带测试场 - 35℃环境下，空燃比测量误差控制在 ±0.6%，而竞品误差达 ±1.2%。

2. 多维度测量精度保障

• 压力补偿技术：
  可选配绝压传感器（精度 ±0.1% FS），通过 Barometric 公式实时修正海拔高度对空燃比的影响。某高原测试基地（海拔 4000 米）使用后，测量误差从 ±1.5% 降至 ±0.7%，满足 ISO 27148 高原排放测试标准。

• 双传感器冗余设计：
  高端型号（Lambda5220-Pro）支持主副传感器热备份，当主传感器故障时，副传感器自动接管，某 F1 车队使用后，赛季中传感器故障导致的测试中断次数下降 80%。

3. 高速通信与抗干扰能力

• CAN FD 高速传输：
  支持 5Mbit/s 传输速率，单次数据传输时间 < 10μs，配合 μ-THERMO 热电偶模块的 1μs 时间戳同步，某发动机台架实现温度与空燃比数据的纳秒级对齐，燃烧模型参数辨识效率提升 40%。

• 电磁兼容设计：
  通过 CISPR 25 Class 5 认证，在 100V/m 射频场干扰下，数据失真度 < 0.1%，某电动车电机控制器附近实测，信号完整性较竞品提升 3 倍。

六、客户成功案例：从燃油车到新能源的价值印证

Lambda5220 已在全球范围内助力超过 500 家企业实现燃烧控制优化与排放合规，以下为典型应用案例：

1. 丰田：混合动力发动机热效率突破

• 挑战：THS-II 混动发动机在高速工况下燃烧效率不足，导致油耗偏高。

• 解决方案：
  部署 Lambda5220 实时监测阿特金森循环的空燃比，结合 μ-THERMO 的气缸温度数据，优化 ECU 控制策略。

• 成果：

• 热效率从 41% 提升至 43%，全球首款热效率突破 40% 的量产发动机诞生

• 百公里油耗降低 1.2L，单车型年节约燃油成本 $200 / 辆

• 排放合规性提升：NOx 排放较欧 6 标准低 25%

2. 比亚迪：插混车型排放与动力双提升

• 挑战：DM-i 超级混动系统的增程器燃烧波动导致 NVH 问题。

• 解决方案：
  使用 Lambda5220 监测增程器空燃比，联动 μ-THERMO 的排气管温度数据，实现燃烧相位动态调整。

• 成果：

• 增程器噪音从 75dB 降至 68dB，达到纯电车型 NVH 水平

• 发电效率提升 5%，纯电续航增加 30 公里

• 满足中国国 6b RDE 实际行驶排放要求

3. 西门子能源：燃气轮机排放深度治理

• 挑战：SGT-A35 燃气轮机 NOx 排放接近加州 CCR Title 24 标准上限（20ppm）。

• 解决方案：
  部署 Lambda5220-Pro 双传感器系统，实时优化预混燃烧空燃比，配合压力补偿技术适应复杂工况。

• 成果：

• NOx 排放从 22ppm 降至 15ppm，远超标准要求

• 热效率提升 1.8%，年减少 CO₂排放 1.2 万吨

• 传感器寿命从 1 年延长至 1.5 年，维护成本下降 30%

4. 现代汽车：氢燃料电池堆效率革新

• 挑战：NEXO 燃料电池堆的空气供应不均导致效率瓶颈。

• 解决方案：
  使用 Lambda5220 监测阳极尾气氧浓度，结合实时压力数据调整空压机转速。

• 成果：

• 燃料利用率从 85% 提升至 92%，续航里程增加 50 公里

• 堆内温度均匀性提升 20%，电池寿命延长 20%

• 成为全球首款通过 UN R100.2 认证的燃料电池车
