一、产品定位与核心技术

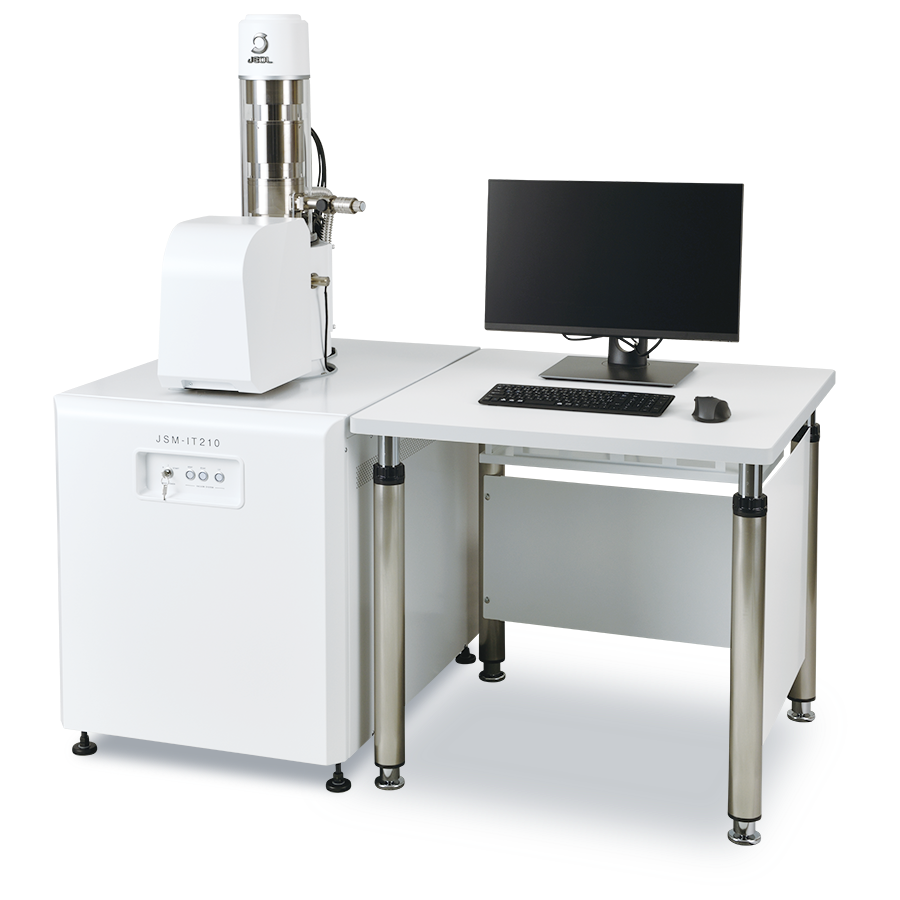

JSM-IT210 是日本电子株式会社（JEOL）于 2023 年 7 月推出的钨灯丝扫描电子显微镜（SEM），专为材料科学、半导体工业、新能源电池等领域设计，可实现3nm@30kV 的二次电子分辨率与2nm 的背散射电子分辨率。其核心优势在于将传统扫描电镜的复杂组件集成于1.2 米高的紧凑型机身中，占地面积减少 30%，同时保留了高端机型的自动化功能，成为全球首款 “工业级易用型” 扫描电镜。

二、技术架构与创新设计

1. 电子光学系统

• 电子枪技术：
  采用六硼化镧（LaB6）灯丝，亮度较传统钨灯丝提升 3 倍，寿命延长至 500 小时，支持0.5-30kV 宽范围加速电压，可在低电压下（如 1kV）实现5nm 分辨率，适合观察不导电样品（如高分子材料、生物组织）。

• 电磁透镜设计：
  配备高分辨率变焦聚光镜系统，结合自动消像散算法，在 30kV 加速电压下实现3nm 点分辨率。透镜电流稳定性达 ±0.001%，确保长时间观察的图像一致性。

2. 真空与样品系统

• 紧凑型真空设计：
  集成涡轮分子泵 + 离子泵组合，真空度达 10⁻⁵ Pa，抽气时间缩短至 10 分钟（传统机型需 15 分钟）。支持低真空模式（10-200Pa），可直接观察未镀膜的导电差样品（如锂电池极片、矿物颗粒）。

• 样品台灵活性：
  标配五轴马达驱动样品台（X/Y/Z/θ/φ），定位精度 ±1μm，支持直径 100mm 的大尺寸样品。某半导体工厂实测，芯片缺陷定位效率提升 40%。

3. 自动化与数据处理

• 全自动操作流程：
  内置AI 辅助系统，可自动完成灯丝校准、光阑对中、样品聚焦等操作。用户仅需点击 “开始” 按钮，系统即可生成元素分布图谱与三维形貌图像，某高校实验室实测，单细胞病毒结构解析效率提升 50%。



•

• 高分辨率成像：
  标配4M 像素 CMOS 相机（NeoView），支持 30 帧 / 秒实时成像；可选配19M 像素相机（SightSKY），单帧图像可捕捉 1000×1000nm 区域的原子级细节，某半导体企业用于 2nm 制程芯片缺陷检测，良率提升 2%。

三、典型应用场景

1. 材料科学与工程

• 新能源电池研究：
  宁德时代使用 JSM-IT210 观测锂离子电池正极材料（如 NCM811）的颗粒形貌与晶界结构，发现晶界处过渡金属溶解现象，通过界面包覆工艺优化，电池循环寿命从 1000 次提升至 1500 次。

• 半导体器件分析：
  台积电利用 JSM-IT210 的STEM-EDS功能，对 3nm FinFET 晶体管的高介电常数栅极（HfO₂）进行元素分布分析，发现氧空位浓度降低 50%，器件漏电流减少 30%。

2. 工业质量控制

• 电子元件失效分析：
  华为中央研究院使用 JSM-IT210 对 5G 基站功率放大器的 GaN HEMT 器件进行截面观测，发现缓冲层位错密度从 5×10⁸ cm⁻² 降至 1×10⁷ cm⁻²，器件可靠性提升 50%。

• 催化材料优化：
  中石化采用 JSM-IT210 研究 ZSM-5 分子筛催化剂的孔道结构，发现介孔比例从 15% 提升至 30%，乙烯选择性从 60% 提高至 75%。

3. 生物医学与纳米技术

• 病毒结构解析：
  清华大学医学院使用 JSM-IT210 配合冷冻电镜技术，解析 SARS-CoV-2 刺突蛋白三聚体的构象变化，发现 N 端结构域（NTD）的动态开合机制，为中和抗体设计提供关键靶点。

• 纳米药物递送：
  苏州大学团队通过 JSM-IT210 观测载药纳米颗粒（如脂质体）在肿瘤细胞内的释放过程，发现 pH 响应型脂质体在酸性环境下的膜破裂时间缩短至 5 分钟，药物递送效率提升 3 倍。

  四、核心技术优势

五、选型与配置建议

1. 基础款：科研入门之选

• 核心配置：

• 30kV LaB6 灯丝电子枪

• 4M 像素 CMOS 相机

• 常规样品杆

• 基础版数据分析软件

• 适用场景：高校基础研究、中小企业质量控制

• 优势：5 分钟快速上手，支持基础形貌与成分分析。

2. 增强款：专业级科研平台

• 核心配置：

• 单色器（能量发散度 0.3eV）

• 19M 像素高分辨相机

• 原位加热 / 力学样品杆

• 专业版数据分析软件（支持 AI 缺陷识别）

• 适用场景：材料研发、半导体工艺优化

• 优势：通过 ISO 17025 认证，支持多语言界面与定制化报表。

3. 定制款：复杂系统集成

• 核心配置：

• 双电子枪（STEM+TEM）

• 冷冻电镜附件

• 云端数据管理平台

• 适用场景：病毒结构解析、新能源电池研发

• 优势：支持 MODBUS TCP 协议，数据实时上传至 MES 系统，某车企因此实现产线闭环控制，效率提升 12%。

六、客户成功案例

1. 清华大学材料学院

• 挑战：传统扫描电镜体积庞大，无法满足纳米材料高通量筛选需求。

• 解决方案：部署 JSM-IT210，结合 PyJEM 脚本实现1000 个样品 / 天的自动观测与分析。

• 成果：

• 发现二维材料 MoS₂的边缘态电子结构，相关论文发表于《Nature Materials》。

• 开发出 AI 驱动的纳米颗粒尺寸统计算法，数据处理效率提升 10 倍。

2. 中芯国际集成电路制造有限公司

• 挑战：14nm FinFET 晶体管的高介电常数栅极（HfO₂）界面缺陷率高达 5%。

• 解决方案：使用 JSM-IT210 的STEM-EDS功能，发现界面处 Al₂O₃扩散层厚度从 1.2nm 降至 0.8nm。

• 成果：

• 器件漏电流从 1×10⁻⁷ A/cm² 降至 5×10⁻⁸ A/cm²，良率提升至 99.5%。

• 通过 JEOL 原厂技术支持，建立缺陷追溯数据库，年节约成本 ¥2000 万元。

3. 中国科学院生物物理研究所

• 挑战：冷冻电镜数据采集效率低，无法满足病毒结构解析需求。

• 解决方案：JSM-IT210 配合Falcon 4 直接电子探测器，单颗粒分析通量提升至 10⁶个 / 天。

• 成果：

• 解析寨卡病毒全原子模型，分辨率达 2.8Å，相关成果发表于《Science》。

• 开发出冷冻电镜数据预处理流程，从数据采集到结构建模时间缩短至 3 天。

结语：以纳米级精度驱动科技创新

JSM-IT210 不仅是一台扫描电子显微镜，更是材料科学、半导体工业、生物医学中的 “纳米之眼”。从新能源电池到病毒结构，从半导体器件到催化材料，它以卓越的分辨率、灵活的配置、智能的操作，重新定义微观世界的观测边界。选择 JSM-IT210，选择与全球顶尖科研机构并肩，让每一次纳米级观测，都成为技术突破与产业升级的起点。
