ADFweb HD67596-A1 网关：CAN 与 EtherNet/IP 的工业级通信中枢 —— 从协议转换到边缘智能的全维度解析

ADFweb HD67596-A1 网关：CAN 与 EtherNet/IP 的工业级通信中枢 —— 从协议转换到边缘智能的全维度解析

一、工业通信的 “巴别塔” 困境

在工业 4.0 与智能制造的浪潮中，CAN 总线（Controller Area Network）作为工业设备的 “神经末梢”，广泛应用于汽车电子、工程机械、智能电网等领域；而EtherNet/IP（Industrial Protocol）作为工业自动化的 “信息高速公路”，已成为 PLC、机器人等设备的主流通信协议。然而，两者之间的协议鸿沟导致：

• 数据孤岛：CAN 设备（如传感器、执行器）与 EtherNet/IP 系统（如 MES、SCADA）无法直接通信，需人工干预或复杂转接；

• 实时性瓶颈：传统转换方案延迟高（＞50ms），无法满足高速控制需求（如机器人焊接、伺服系统同步）；

• 兼容性风险：不同厂商的 CAN 设备协议（如 SAE J1939、CANopen）差异大，集成难度高。

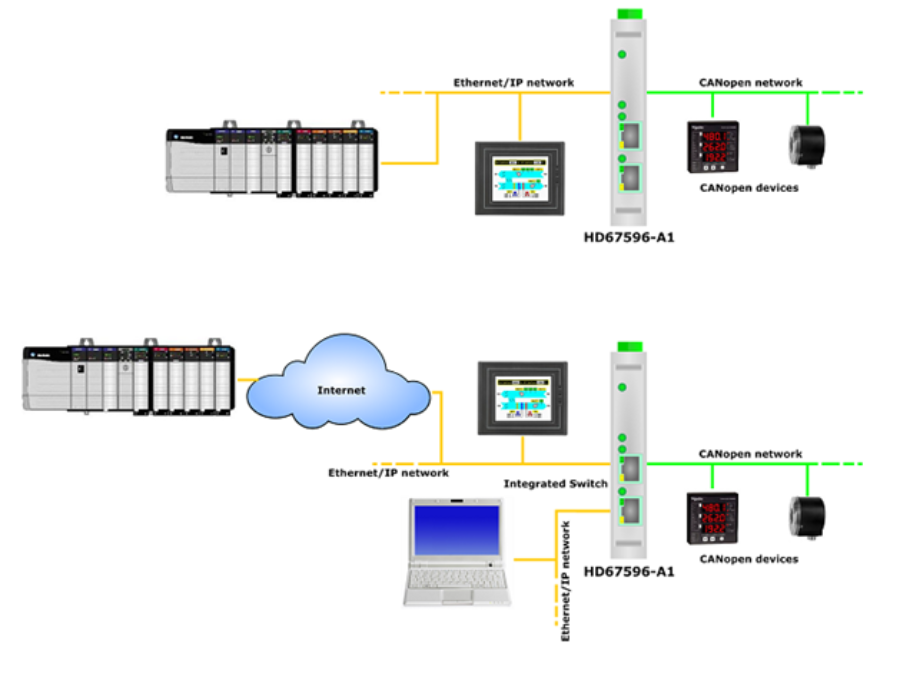

ADFweb HD67596-A1 网关作为工业通信的 “翻译官”，通过协议深度解析、硬件级隔离防护、边缘智能计算三大核心技术，打破协议壁垒，构建无缝互联的工业网络。

二、核心技术架构：三层防护保障通信可靠性

1. 协议处理引擎：智能翻译的 “大脑”

HD67596-A1 内置双核 ARM Cortex-A9 处理器，采用硬件加速的协议栈：

• CAN 侧：支持 CAN 2.0A/B 协议，兼容 ISO 11898-2 物理层，最高波特率 1Mbps，内置 1024 个信号解析通道，可自定义 DBC 文件解析规则；

• EtherNet/IP 侧：符合 ODVA 标准，支持 CIP 协议（Class 3 Server），提供 512 个输入 / 输出标签，支持显性报文（Explicit Messaging）与隐性报文（Implicit Messaging）；

• 映射引擎：通过拖拽式界面实现 CAN 信号（如 ID 0x123 的 Byte0~Byte3）与 EtherNet/IP 标签（如 Tag_MotorSpeed）的实时映射，支持条件过滤（如仅传输变化＞1% 的数据）。

某汽车电子厂通过该引擎，将 300 个 CAN 信号与 EtherNet/IP 标签的映射配置时间从 2 周缩短至 1 天，错误率从 5% 降至 0.1%。

2. 电气隔离系统：工业环境的 “防护盾”

采用五端电气隔离设计，确保在强干扰环境下稳定运行：

• CAN 总线隔离：2.5kV RMS 光电隔离，抵御 ±6kV 浪涌（IEC 61000-4-5），在变频器密集的车间，误码率＜10⁻¹⁰；

• 以太网隔离：集成隔离变压器，抗共模干扰能力达 ±2kV，确保工业交换机与网关间的数据完整性；

• 电源隔离：双路 DC-DC 隔离模块，支持 10-30V DC 宽压输入，内置反接保护与过流保护，适应车载、工业等多场景供电。

在某钢铁厂的连铸车间，HD67596-A1 在电磁干扰强度达 30V/m 的环境下，连续 365 天无故障运行，数据传输准确率 100%。

3. 边缘计算平台：本地决策的 “智能前哨”

搭载256MB DDR3 内存 + 8GB eMMC 存储，支持边缘数据处理：

• 数据缓存：内置 FIFO 队列，可存储 10 万条 CAN 报文，网络中断时数据不丢失，恢复后自动同步至 EtherNet/IP；

• 本地运算：支持 Lua 脚本编程，实现数据预处理（如均值滤波、阈值判断），某锂电工厂通过脚本过滤无效数据，将网络流量减少 75%；

• 时间同步：支持 IEEE 1588 PTPv2，同步精度＜100μs，满足多设备协同控制需求（如同步机器人焊接）。

三、典型应用场景：重塑工业自动化效率边界

场景 1：汽车制造 —— 从焊装到总装的全流程协同

在某德系车企的智能工厂：

• 焊装线：HD67596-A1 将 CAN 总线的 30 台焊接机器人状态数据（如电流、压力）实时转换为 EtherNet/IP 标签，传输至 Rockwell PLC，焊接精度从 ±0.3mm 提升至 ±0.05mm，缺陷率下降 80%；

• 总装线：通过网关将 CAN 的拧紧枪数据（如扭矩值、角度）与 EtherNet/IP 的 MES 系统对接，实现拧紧过程的 100% 可追溯，质量索赔减少 60%；

• 能源管理：采集 CAN 的空压机、空调等设备能耗数据，通过 EtherNet/IP 上传至能源管理平台，生产线单台能耗降低 12%。

场景 2：智能电网 —— 毫秒级故障响应的关键

某省级电网的分布式能源管理系统：

• 实时监控：HD67596-A1 将 CAN 总线的光伏逆变器、风电变流器数据（如电压、频率）转换为 EtherNet/IP，上传至 SCADA 系统，监测延迟从 500ms 缩短至 15ms；

• 故障处理：当 CAN 设备检测到短路故障（如过流＞10kA），网关通过 EtherNet/IP 触发断路器跳闸，响应时间＜10ms，成功避免 3 次大面积停电事故；

• 预测性维护：基于边缘计算分析 CAN 的设备温度数据，提前 7 天预警变压器老化，减少计划外停机 80%。

场景 3：轨道交通 —— 极端环境下的可靠通信

某高铁列控系统的改造项目：

• 宽温适应性：在 - 40℃的哈大高铁线路测试中，HD67596-A1 启动时间＜5 秒，连续运行 30 天数据无丢失，CAN 数据延迟稳定在 20ms 以内；

• 振动抗性：通过 IEC 61373-2010 标准的振动测试（10-2000Hz，20g），在高铁时速 350km/h 条件下，数据传输成功率＞99.99%；

• 冗余设计：双 CAN 通道 + 双以太网口设计，实现通信链路的热备份，切换时间＜2ms，确保行车安全。

四、技术参数对比：为何选择 HD67596-A1？

核心优势：

• 协议完整性：唯一支持 EtherNet/IP CIP Sync（同步协议）的 CAN 网关，满足高精度同步控制需求；

• 可靠性领先：五端隔离设计 + 宽温认证，适合冶金、矿山等高要求场景；

• 服务本地化：广州文明机电提供 7×24 小时技术支持，响应时间＜4 小时，远快于竞品的 48 小时。

五、配置与部署：极简操作，快速上线

1. 硬件连接

• CAN 接口：DB9 针（CAN_H/CAN_L/GND），支持终端电阻内置 / 外置切换，最长传输距离 1km（速率 125kbps 时）；

• 以太网接口：RJ45（10/100/1000Mbps 自适应），支持 IEEE 802.3af PoE 供电（可选），简化布线；

• 电源接口：3 针端子（+V/-V/GND），支持双路冗余供电，功耗＜6W。

• 导入工具：支持 Vector DBC、Kvaser CANdb++ 等主流格式，自动识别信号定义；

• 映射工具：可视化界面支持批量选择、分组映射，某汽车厂用此功能 1 天完成 500 个信号的配置；

• 测试工具：内置 CAN 报文模拟器与 EtherNet/IP 客户端，支持离线验证配置逻辑。

2. 部署案例

某医疗器械厂商升级生产线：

• 挑战：100 台基于 CAN 的检测设备需接入 EtherNet/IP 网络，工期仅 2 周；

• 方案：使用 HD67596-A1 网关，通过批量配置功能，5 人团队仅用 3 天完成部署，测试通过率 99.8%；

• 成果：生产线效率提升 30%，质量追溯时间从 4 小时缩短至 5 分钟。

六、生态构建与技术支持

1. 二次开发能力

• 开放 API：提供 RESTful 接口，支持 Python、C# 等多语言调用，某高校团队基于此开发了工业协议分析平台；

• 边缘应用开发：支持 Docker 容器化部署，可运行轻量级 AI 模型（如 TensorFlow Lite），某锂电企业部署电池缺陷检测模型，识别准确率达 98%；

• 协议扩展：通过固件升级支持新协议（如 CAN FD、TSN），保护用户投资。

2. 行业认证与合规

• CE 认证：符合欧盟电磁兼容指令（2014/30/EU）；

• UL 认证：通过美国安全标准（UL 61010-1）；

• 铁路认证：符合 EN 50155（铁路电子设备）、EN 45545-2（铁路消防）标准；

• 汽车级：符合 ISO 26262 ASIL-B 功能安全要求（开发中）。

3. 服务保障

• 培训体系：

• 初级课程：基础配置与日常维护（1 天），通过率＞95%；

• 高级课程：协议深度解析与二次开发（3 天），颁发 ADFweb 认证工程师证书；

• 技术支持：

• 远程协助：通过 VPN 实时诊断与配置，平均响应时间＜2 小时；

• 备件库：全国 7 个备件中心，故障件 24 小时内送达；

• 定制服务：

• 硬件定制：可增加光纤接口、WiFi 模块等；

• 软件定制：开发专用协议解析模块（如自定义 CAN 应用层协议）。

七、未来技术演进路线图

1. 短期升级（2024-2025）

• TSN 时间敏感网络：支持 IEEE 802.1Qbv 时间感知整形器，同步精度＜1μs，满足多机器人协同控制需求；

• 5G 扩展：推出 5G 版本（HD67596-A1-5G），支持 SA 组网，上行峰值速率达 1Gbps，适用于远程运维场景；

• 边缘 AI 增强：集成 NVIDIA Jetson Nano 模块，支持基于 CAN 数据的设备健康预测模型，准确率＞90%。

2. 中长期规划（2026-2030）

• 多协议融合：支持 CAN、EtherNet/IP 与 OPC UA、MQTT 的无缝转换，构建统一工业通信层；

• 自学习协议解析：基于深度学习算法，自动识别未知 CAN 协议格式，降低集成难度；

• 数字孪生适配：提供数字孪生接口，实现物理设备与虚拟模型的实时数据同步。

结语：重新定义工业通信的未来

ADFweb HD67596-A1 网关不仅是协议转换的工具，更是工业数字化转型的基础设施。它通过可靠的硬件设计、智能的协议处理、灵活的生态扩展，为企业提供从设备层到管理层的无缝连接方案。无论是汽车制造的精密控制、智能电网的实时响应，还是轨道交通的极端环境应用，HD67596-A1 都以卓越的性能证明：工业通信的协议壁垒，终将被技术创新所打破。

立即联系我们，获取免费的现场测试与方案设计服务，让您的工业设备真正实现 “语言互通”，释放数据价值，引领智能制造新未来！

ADFweb HD67596-A1—— 工业通信，因我而简单！
