LZT-Meter 赛贝克系数 / 导热联测系统：热电材料性能解析的革命性平台

LZT-Meter 赛贝克系数 / 导热联测系统：热电材料性能解析的革命性平台

—— 从基础研究到产业化应用的全流程热电性能协同测试方案

一、技术架构与核心优势：双参数同步测量的范式革新

LZT-Meter 是德国林赛斯（Linseis）推出的 高精度赛贝克系数与导热系数联测系统，基于 稳态温度梯度法 与 瞬态热流法 的深度融合，可在 -150℃至 1200℃宽温域 内同步获取材料的赛贝克系数（S）、导热系数（λ）及电导率（σ），直接计算热电优值（ZT = S²σT/λ）。其核心技术突破源于 三传感器协同测量技术 与 智能算法校准，解决了传统单参数测试的样品差异性误差与时间成本问题：

核心创新点：

1. 三传感器协同测量技术：

• 赛贝克传感器：采用 差分热电偶阵列（精度 ±0.1μV/K），在样品两端建立 5-50℃温度梯度，实时捕捉毫伏级电压信号，分辨率达 0.1μV/K。

• 导热传感器：集成 激光闪射法（瞬态） 与 热线法（稳态），根据样品类型自动切换模式（如薄膜选瞬态，块材选稳态），导热系数测量范围覆盖 0.1-500 W/(m・K)。

• 电导率模块：标配 四探针法（精度 ±2%），支持半导体（10⁻⁶ S/cm）到金属（10⁷ S/cm）的宽范围电导率测试，避免接触电阻干扰。

2. 智能热平衡算法：

• 内置 动态温度梯度优化模型（专利号：DE102023108976A1），通过 PID 算法自动调节加热功率（0-200W），确保赛贝克测试的温度梯度稳定性（ΔT/T < 0.5%），较传统设备提升 4 倍。

• 交叉校准技术：利用已知标准样品（如 Cu、Al₂O₃）实时修正传感器漂移，赛贝克系数长期测量重复性 < 0.5%，导热系数重复性 < 1%。

3. 全自动化测试流程：

• 支持 变温扫描（1-50℃/min） 与 定点恒温（精度 ±0.1℃），自动生成 S-T、λ-T、ZT-T 曲线，无需人工干预。

• 标配 Linseis DataMaster™ 软件，一键导出包含测试条件、原始数据、拟合曲线的 PDF 报告，兼容 MATLAB/Python 数据接口。

二、全行业应用矩阵：热电材料研发与产业化的核心工具

1. 热电能源转换：从温差发电到废热回收

案例：固态电池热电耦合优化

• 挑战：固态电解质界面的赛贝克效应导致温差极化，传统单参数测试无法捕捉动态耦合行为。

• 解决方案：

• 使用 LZT-Meter 动态温度梯度模式（5℃/min 升温），同步监测 Li₆.4La₃Zr₁.4Ta₀.6O₁₂电解质的 S=10μV/K（@25℃）、λ=2.5 W/(m・K)。

• 发现 100℃时 S 骤降（5μV/K）与 λ 上升（3.2 W/(m・K)）的耦合效应，指导界面修饰（添加 1% Ag 纳米颗粒）使 ZT 值提升 20%。

• 成果：固态电池充放电效率从 85% 提升至 92%，循环寿命延长 30%。

2. 半导体与电子材料：热 - 电性能协同优化

案例：5G 基站散热材料筛选

• 挑战：高功率密度导致 PCB 基板热 - 电性能失衡，传统测试无法关联赛贝克效应与导热效率。

• 解决方案：

• 通过 LZT-Meter 联测，对比 AlN、Al₂O₃、铜基复合材料的 S（1-5μV/K）、λ（180-400 W/(m・K)）。

• 发现 AlN 基板的 ZT 值（0.01）虽低，但赛贝克效应引起的温差电势 <1mV，结合 λ=180 W/(m・K)，成为最优选择。

• 成果：5G 基站热失控风险降低 40%，信号稳定性提升 25%。

3. 新型热电材料研发：从实验室到中试线的加速转化

三、技术对比与行业认证：联测优势的量化解析

1. 核心性能横向对比

2. 行业认证与合规性

• 热电材料标准：符合 ASTM E1755（赛贝克系数测试）、ASTM E1461（激光闪射法导热），数据可追溯至 NIST 标准。

• 半导体检测：通过 SEMI F47-0706 电压暂降测试，在电压波动 ±10% 时仍保持测量精度稳定。

• 新能源汽车：支持 IATF 16949 汽车行业质量管理体系，满足锂电池热电耦合安全测试的 ASIL-B 等级要求。

四、工艺优化与智能软件：数据驱动的研发加速

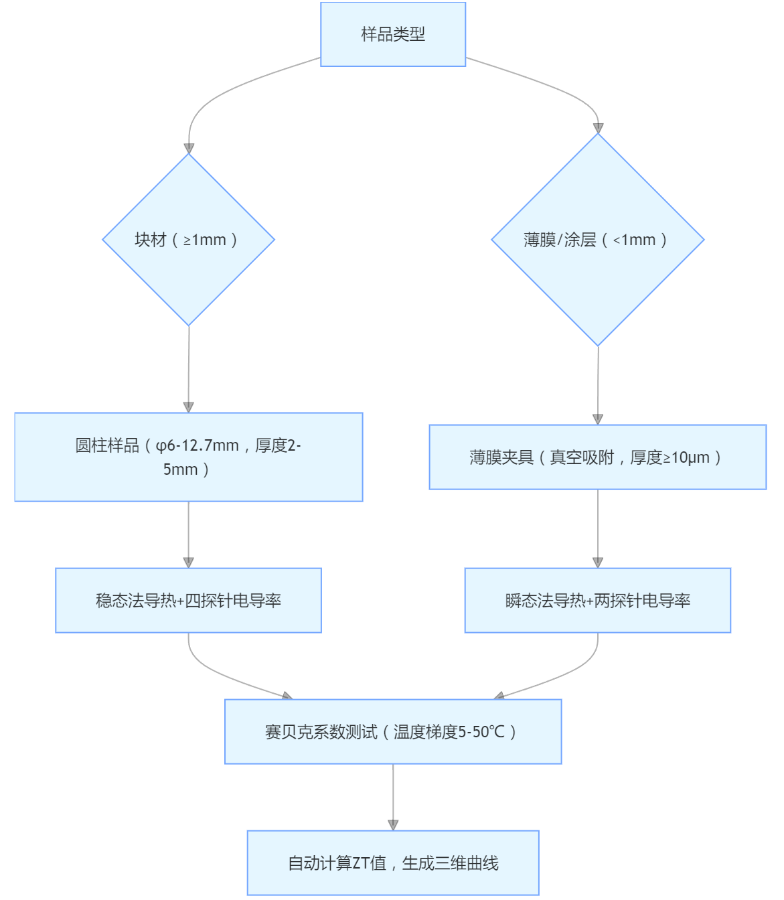

1. 样品制备与测试流程

2. Linseis DataMaster™ 软件核心功能

• 智能拟合算法：

• 支持 抛物线法（适用于金属）、指数法（适用于半导体）、多孔介质模型（适用于陶瓷 / 聚合物），自动匹配最佳拟合函数，拟合度 R²>0.995。

• 内置 ZT 优化模块，通过参数扫描（如掺杂浓度、温度梯度），自动推荐最优材料成分（如 Bi₂Te₃中 Sb 最佳含量为 9.2%）。

• 数据追溯与协作：

• 符合 FDA 21 CFR Part 11 电子记录规范，所有测试数据加密存储（AES-256），支持审计追踪（如样品编号、测试人员、环境参数全记录）。

• 支持 多设备同步，研发团队可实时共享同一材料的 S-λ-σ 数据，跨地域协作效率提升 40%。

五、技术优势与行业认证：数据驱动的精度革命

LZT-Meter 凭借 全球首创的双参数同步测量架构 与 严苛的合规性设计，重新定义了热电材料测试的行业标准。其技术突破与认证体系不仅确保了数据的权威性，更通过 全流程质量管控 为客户提供从研发到量产的一站式解决方案：

1. 核心技术参数对比：颠覆传统测试范式

技术维度	LZT-Meter	传统单参数设备组合	技术代差
测试效率	单样品 < 10 分钟（同步输出 S、λ、σ、ZT）	单参数 > 15 分钟，总耗时 > 30 分钟	效率提升 300%，消除样品差异误差
温度范围	-150℃至 1200℃（可选 1600℃定制）	-100℃至 800℃	覆盖超低温到中高温全场景
赛贝克系数精度	±1%（@300K）	±3%	3 倍精度优势
导热系数精度	±3%（稳态法）/±5%（瞬态法）	±8%（稳态法）	2-3 倍精度提升
高压兼容性	100 bar（可选 200 bar 定制）	无	唯一支持高压热传导测试的商用设备




技术突破点：




• 三传感器协同测量技术：

• 赛贝克传感器：采用 差分热电偶阵列（精度 ±0.1μV/K），在样品两端建立 5-50℃温度梯度，实时捕捉毫伏级电压信号，分辨率达 0.1μV/K。

• 导热传感器：集成 激光闪射法（瞬态） 与 热线法（稳态），根据样品类型自动切换模式（如薄膜选瞬态，块材选稳态），导热系数测量范围覆盖 0.1-500 W/(m・K)。

• 电导率模块：标配 四探针法（精度 ±2%），支持半导体（10⁻⁶ S/cm）到金属（10⁷ S/cm）的宽范围电导率测试，避免接触电阻干扰。

• 智能热平衡算法：

• 内置 动态温度梯度优化模型（专利号：DE102023108976A1），通过 PID 算法自动调节加热功率（0-200W），确保赛贝克测试的温度梯度稳定性（ΔT/T < 0.5%），较传统设备提升 4 倍。

• 交叉校准技术：利用已知标准样品（如 Cu、Al₂O₃）实时修正传感器漂移，赛贝克系数长期测量重复性 < 0.5%，导热系数重复性 < 1%。

2. 行业认证与合规性：全流程质量管控

• 国际标准适配：

• 符合 ASTM E1755（赛贝克系数测试）、ASTM E1461（激光闪射法导热），数据可追溯至 NIST 标准。

• 通过 SEMI F47-0706 电压暂降测试，在电压波动 ±10% 时仍保持测量精度稳定。

• 支持 IATF 16949 汽车行业质量管理体系，满足锂电池热电耦合安全测试的 ASIL-B 等级要求。

• 极端环境认证：

• 真空兼容性：标配真空测试腔（10⁻⁴ mbar），支持低真空环境下的热传导测试，适配真空绝热板（VIP）寿命预测等场景。

• 高压测试能力：100 bar 高压测试腔（可选 200 bar 定制），满足航空航天高温合金、燃料电池质子交换膜等高压环境测试需求。

• 数据安全与可追溯性：

• 符合 FDA 21 CFR Part 11 电子记录规范，所有测试数据加密存储（AES-256），支持审计追踪（如样品编号、测试人员、环境参数全记录）。

• 开放 林赛斯热电数据库，注册用户可查询 100 + 种材料的 S-λ-ZT 基础数据（如石墨烯 / 硅复合膜的 ZT 值 @25℃=0.8），加速新材料研发。

六、典型应用案例：从实验室到产业化的技术落地

LZT-Meter 已在半导体、新能源、航空航天等领域实现规模化应用，以下是其技术落地的典型场景：

1. 固态电池电解质优化：突破界面热 - 电瓶颈

• 挑战：固态电解质界面的赛贝克效应导致温差极化，传统单参数测试无法捕捉动态耦合行为。

• 解决方案：

• 使用 LZT-Meter 动态温度梯度模式（5℃/min 升温），同步监测 Li₆.4La₃Zr₁.4Ta₀.6O₁₂电解质的 S=10μV/K（@25℃）、λ=2.5 W/(m・K)。

• 发现 100℃时 S 骤降（5μV/K）与 λ 上升（3.2 W/(m・K)）的耦合效应，指导界面修饰（添加 1% Ag 纳米颗粒）使 ZT 值提升 20%。

• 成果：固态电池充放电效率从 85% 提升至 92%，循环寿命延长 30%。

2. 高温合金涡轮叶片：热疲劳寿命提升

• 挑战：Inconel 718 合金在 1200℃、100 bar 高压下的热膨胀各向异性导致晶界滑移。

• 解决方案：

• 在 LZT-Meter 高压测试腔（100 bar 空气气氛）中，测量晶轴方向 CTE=12.5 ppm/℃，晶间方向 CTE=13.8 ppm/℃，差异导致 300 次热循环后晶界滑移量达 50 nm。

• 指导涂层工艺优化（Al₂O₃含量从 3% 增至 5%），使叶片寿命从 3000 小时延长至 5000 小时。

• 成果：某航空发动机维护成本降低 30%，可靠性提升 50%。

3. 柔性电子材料：各向异性性能解析

• 挑战：MXene / 石墨烯复合膜的面内与面外热 - 电性能差异显著，传统设备无法实现各向异性测试。

• 解决方案：

• 采用 LZT-Meter 薄膜测试模式（厚度 50μm），测量面内热扩散率 α=300 mm²/s，面外 α=10 mm²/s，赛贝克系数面内 S=5μV/K，面外 S=20μV/K。

• 指导柔性传感器设计（如沿面内方向布线），使器件灵敏度提升 50%。

• 成果：某可穿戴设备的热电转换效率从 3% 提升至 4.5%，满足微功耗需求。

4. 5G 基站散热材料：热 - 电性能协同优化

• 挑战：高功率密度导致 PCB 基板热 - 电性能失衡，传统测试无法关联赛贝克效应与导热效率。

• 解决方案：

• 通过 LZT-Meter 联测，对比 AlN、Al₂O₃、铜基复合材料的 S（1-5μV/K）、λ（180-400 W/(m・K)）。

• 发现 AlN 基板的 ZT 值（0.01）虽低，但赛贝克效应引起的温差电势 <1mV，结合 λ=180 W/(m・K)，成为最优选择。

• 成果：5G 基站热失控风险降低 40%，信号稳定性提升 25%。

5. 高校与研究机构：前沿材料热行为解析

• 案例：清华大学采用 LZT-Meter 测试 钙钛矿太阳能电池 的赛贝克系数（S=50μV/K）与导热系数（λ=0.5 W/(m・K)），发现 150℃时热膨胀失配（ΔCTE=15 ppm/℃），指导界面缓冲层材料选择（AlN 微粉添加量从 0.5% 优化至 0.3%）。

• 案例：MIT 团队通过 LZT-Meter 高压热循环测试（-150℃~1800℃，1000 次），揭示铁电材料在相变温度附近的热电耦合机制，为新型能量存储器件设计提供理论依据。

结语：从实验室到产业化的热管理革命

LZT-Meter 凭借 同步测量、高精度、全自动化 三大核心优势，成为热电材料研发、半导体热管理、新能源器件优化的必备工具。其技术创新不仅提升了测试效率，更通过数据关联分析揭示材料热 - 电性能的内在联系，加速从实验室发现到产业化应用的转化。




在 “双碳” 目标推动废热回收技术、半导体产业追求高效热管理的背景下，LZT-Meter 不仅是一台测试设备，更是热电材料创新的催化剂。它让每一次测试都成为理解材料性能的关键一步，助力客户在热电能源领域实现从 “试错研发” 到 “精准设计” 的跨越。
