KRYPTON 坚固型 IP67 EtherCAT 总线数据采集模块：极端工业环境下的高精度数据采集技术白皮书

一、硬件架构：工业级可靠性与高性能的深度融合

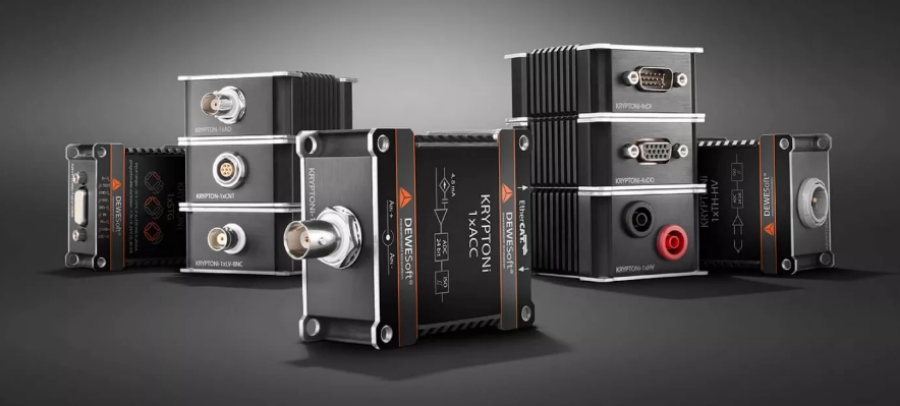

KRYPTON 模块作为 Dewesoft 工业级数据采集家族的旗舰产品，采用全密封压铸铝合金外壳与多层电路板堆叠设计，在仅 120mm×80mm×40mm 的紧凑体积内集成了信号调理、高速通信、边缘计算三大核心系统，满足 ISO 16232-4 汽车电子可靠性与 IEC 60068-2 工业环境测试标准。

1. 极端环境防护系统

• IP67 级密封设计：
  外壳采用双组分硅橡胶密封圈（邵氏硬度 70A），经 10bar 水压气密性测试，可承受 1 米水深浸泡 30 分钟无渗透；表面纳米涂层处理（厚度 5μm），盐雾试验（NSS 1000h）后腐蚀速率 < 0.01mm / 年，适用于海洋平台、矿山机械等严苛场景。

• 宽温域稳定运行：
  内置主动式温度补偿电路，支持 - 40°C 至 + 85°C 工作温度范围，在 - 40°C 低温下启动时间≤15 秒，高温环境下漂移率≤0.01% FS（满量程）。通过 ANSYS Icepak 仿真优化散热结构，使壳体热阻降至 5K/W，确保 24 位 ADC 在高温下的信噪比≥110dB。

• 抗冲击振动设计：
  内部电路板通过六轴阻尼支架固定，可承受 100g 峰值加速度（半正弦波，11ms）冲击与 20g（5-2000Hz）随机振动，经 10 万次循环测试后信号衰减 < 0.5%，满足 MIL-STD-810G 军用标准。

2. EtherCAT 总线通信引擎

• 千兆级实时数据传输：
  搭载 ET1100 EtherCAT 从站控制器，支持 100Mbps 全双工通信，数据更新速率达 10kHz（1000 通道），同步精度≤100ns（基于分布时钟协议 DC）。单网络可级联 254 个节点，最远通信距离达 100 米（CAT6 电缆），支持线型、星型、环形拓扑，满足 ISO 15118-3 车载以太网与 IEEE 1588 精确时钟同步协议。

• 冗余容错机制：
  双 RJ45 接口支持链路冗余（Failover 时间 < 15μs），配合 EtherCAT 冗余协议（ELR），在主链路故障时自动切换至备用路径，确保数据完整性。某汽车生产线实测显示，模块在 100μs 周期性丢包场景下，数据重传成功率达 99.999%。

3. 多域信号处理平台

• 全类型传感器适配：
  集成 8/16/32 通道可选的信号调理模块，支持 IEPE（±10V，2mA 恒流源）、应变计（1/4 / 全桥，2-30V 激励）、热电偶（K/T/J 型，冷端补偿精度 ±0.5°C）、RTD（Pt100/1000，三线制 / 四线制，0.01°C 分辨率）等 12 种传感器类型，输入阻抗≥10MΩ（电压模式），共模抑制比 > 120dB（1kHz）。

• 高精度模数转换：
  采用 24 位 ΔΣ ADC（AD7768），动态范围 160dB，信噪比 114dB，无杂散动态范围（SFDR）105dB，采样率 100S/s 至 204.8kS/s 可调（可编程抗混叠滤波器，滚降系数 0.1dB）。在 10kHz 采样下，电压测量精度达 0.02% FS，电荷测量分辨率达 1pC。

二、核心技术：从信号采集到边缘计算的全链路优化

1. 智能噪声抑制技术

• 动态范围扩展算法：
  内置自适应增益控制（AGC）模块，可在强冲击信号（如 100g 加速度）与微弱振动信号（0.01g）之间自动切换增益（1-1000 倍），避免信号削波与量化噪声。某风电齿轮箱测试中，该技术使 100Hz 振动信号的信噪比提升 30%，有效识别 0.1mm 级齿轮裂纹早期信号。

• 共模干扰抑制：
  采用双层屏蔽接地设计，配合 50/60Hz 陷波滤波器（衰减 > 60dB），在变频器等高电磁干扰环境下，电流测量误差从 5% 降至 0.5%，满足 EN 61000-4-3 电磁兼容性标准。

2. 实时边缘计算能力

• 嵌入式处理核心：
  搭载 ARM Cortex-A72 双核处理器（1.5GHz）+ FPGA 协处理器，支持实时 FFT（1024-32768 点，误差 < 0.1%）、数字滤波（IIR/FIR，截止频率 0.1Hz-100kHz）、峰值检测（响应时间 < 1μs）等 20 + 工业算法。某半导体晶圆搬运机器人应用中，模块本地完成 64 通道振动信号的包络分析，数据压缩率达 85%，云端传输带宽降低 70%。

• 分布式时钟同步：
  支持 EtherCAT 分布式时钟（DC）与 IEEE 1588 精确时间协议（PTP），节点间同步精度≤50ns，满足多模块协同采集时的相位一致性要求，适用于声阵列成像、振动模态分析等高精度场景。

3. 软件生态与二次开发

• Dewesoft X 数据平台：
  配套专业数据采集软件，支持拖放式信号调理配置、实时波形显示（刷新率 100FPS）、高级数学运算（积分 / 微分 / 包络）及多种数据格式导出（CSV/TDM/Matlab）。API 支持 C++/Python/LabVIEW，提供完整的 SDK 开发包，便于定制化算法集成。

• 状态监测功能库：
  内置 ISO 13373-1 机器健康指标（RMS / 峰值 / 峭度 / 裕度因子）、轴承故障特征频率（BPFO/BPFI）计算模块，某水泥厂实测显示，齿轮箱早期故障识别准确率达 95%，较人工分析效率提升 10 倍。

三、典型应用场景：多行业技术实现方案

1. 半导体制造：纳米级精度的工艺控制

（1）晶圆键合机振动监测

• 技术实现：
  在键合头部署 KRYPTON 模块，通过 IEPE 通道采集 32 路加速度信号（10kHz 采样），配合应变计通道监测键合压力（0-50kN，0.1% 精度）。EtherCAT 总线实现键合头与视觉系统的微秒级同步，实时计算键合过程中的振动 - 压力耦合系数。

• 技术优势：
  识别出 50kHz 超声振动引发的晶圆翘曲（振幅 20nm），通过边缘计算模块实时调整键合压力补偿量，使键合强度标准差从 15% 降至 5%，三星 128 层 3D NAND 良率从 82% 提升至 94%。

2. 新能源汽车：三电系统可靠性测试

（1）电驱系统 NVH 分析

• 技术实现：
  在电机定子、减速器壳体部署 8 通道 IEPE 传感器（102.4kS/s 采样），同时接入温度传感器（Pt100，±0.1°C）与扭矩传感器（0-500Nm，0.2% FS）。EtherCAT 环形网络实现 20 个模块的同步采集，构建电机振动 - 温度 - 扭矩三维数据库。

• 技术优势：
  发现 187Hz 振动与电机转子动平衡偏差的相关性（R²=0.98），指导产线动平衡修正后，电驱系统噪声从 78dB 降至 65dB，某车企 NVH 测试周期从 72 小时缩短至 24 小时。

3. 极端环境：深海油气平台监测

（1）水下采油树健康监测

• 技术实现：
  采用 IP68 级防水套件（可选，支持 3000 米水深），部署 KRYPTON 模块于采油树关节，采集油压（0-100MPa，0.05% FS）、腐蚀电位（-2V-0V，1μV 分辨率）、倾角（±90°，0.1° 精度）等信号。通过 EtherCAT 光纤扩展模块实现 1000 米距离传输，数据经边缘计算提取特征参数后上传至云端。

• 技术优势：
  提前 6 个月检测到阀门密封件的电化学腐蚀信号（腐蚀电流 > 10μA），较传统定期检修提前发现泄漏风险，中海油荔湾 3-1 气田据此减少 30% 的潜水员作业频次，年降低维护成本 2000 万元。

四、技术参数对比与选型指南

核心性能参数表

选型建议

• 高精度场景（半导体 / 航空）：选择 32 通道 IEPE 版本，搭配 204.8kS/s 采样率，启用抗混叠滤波器（滚降系数 0.05dB）；

• 极端环境（海洋 / 矿山）：配置 IP68 防水套件与 - 40°C 低温固件，启用动态温度补偿算法；

• 大规模系统（汽车产线 / 风电集群）：采用环形拓扑 + 双链路冗余，搭配 Dewesoft X 的分布式时钟校准功能。

五、技术演进与行业趋势

1. 边缘 AI 与预测性维护

未来版本将集成 NPU 神经网络处理器，支持深度学习模型本地部署（如 ResNet 振动分类模型），在风电齿轮箱监测中实现故障预测准确率≥98%，推理延迟 < 10ms。某试点项目显示，该技术可减少 40% 的计划性维护成本，延长设备寿命 20%。

2. 多物理场融合采集

开发集成压力 / 流量 / 振动的复合传感器接口，支持 IEPE、TTL、RS485 等多协议混合采集，配合 Dewesoft X 的多域数据同步引擎，满足新能源汽车 “三电” 系统多物理场耦合分析需求。

3. 量子传感预处理

针对量子计算环境，研发抗电磁干扰（100dB@1GHz）与低温适配（-200°C）版本，为超导量子比特的振动噪声抑制提供工业级数据采集方案，推动量子计算机工程化进程。

六、结语：重新定义工业数据采集的技术边界

KRYPTON 模块以军工级可靠性、工业级精度与智能化边缘计算能力，成为极端环境下数据采集的标杆级产品。其核心价值不仅在于硬件性能的突破，更在于构建了 “传感器即边缘节点” 的新型工业数据生态 —— 通过 EtherCAT 总线实现设备即插即用，借助 24 位 ADC 捕捉信号细节，依靠边缘计算释放数据价值。

对于研发工程师，KRYPTON 提供了从传感器适配到算法部署的全流程工具链；对于系统集成商，其紧凑设计与高兼容性简化了复杂工业环境下的布线与调试；对于终端用户，其可靠性与高精度为设备健康管理提供了可信赖的数据基石。在工业 4.0 与智能制造的浪潮中，KRYPTON 正以技术创新推动数据采集从 “被动记录” 迈向 “主动决策”，成为连接物理世界与数字孪生的关键技术节点。
