清晰的可见性促进新发现!

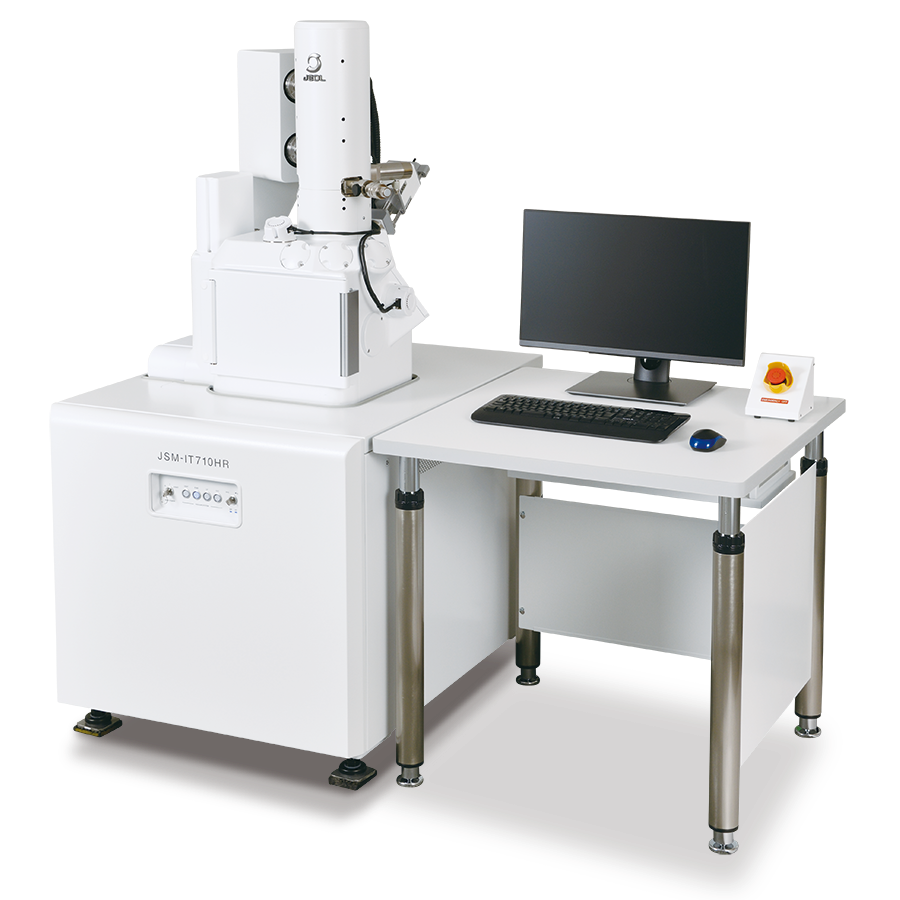

目前,除了纳米级的分辨率和分析性能外,数据采集的处理能力也被认为是重要的。JSM-IT710HR是JEOL 以 “任何人都能轻松拍摄高分辨率图像的SEM” 为理念而推出的HR*系列的第四代产品。
JSM-IT710HR操作的自动化和观察性能的提高,可以实现用户从可以看见到对未知的探索。
/// 超越所见,探索未知 ///

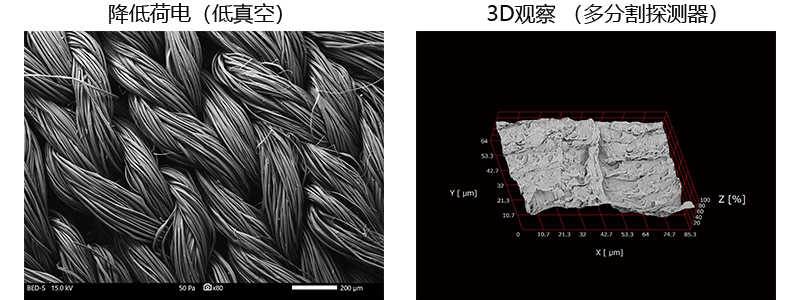

降低荷电: 样品提供:东京农工大学 工学部生命工学科 朝倉哲郎先生

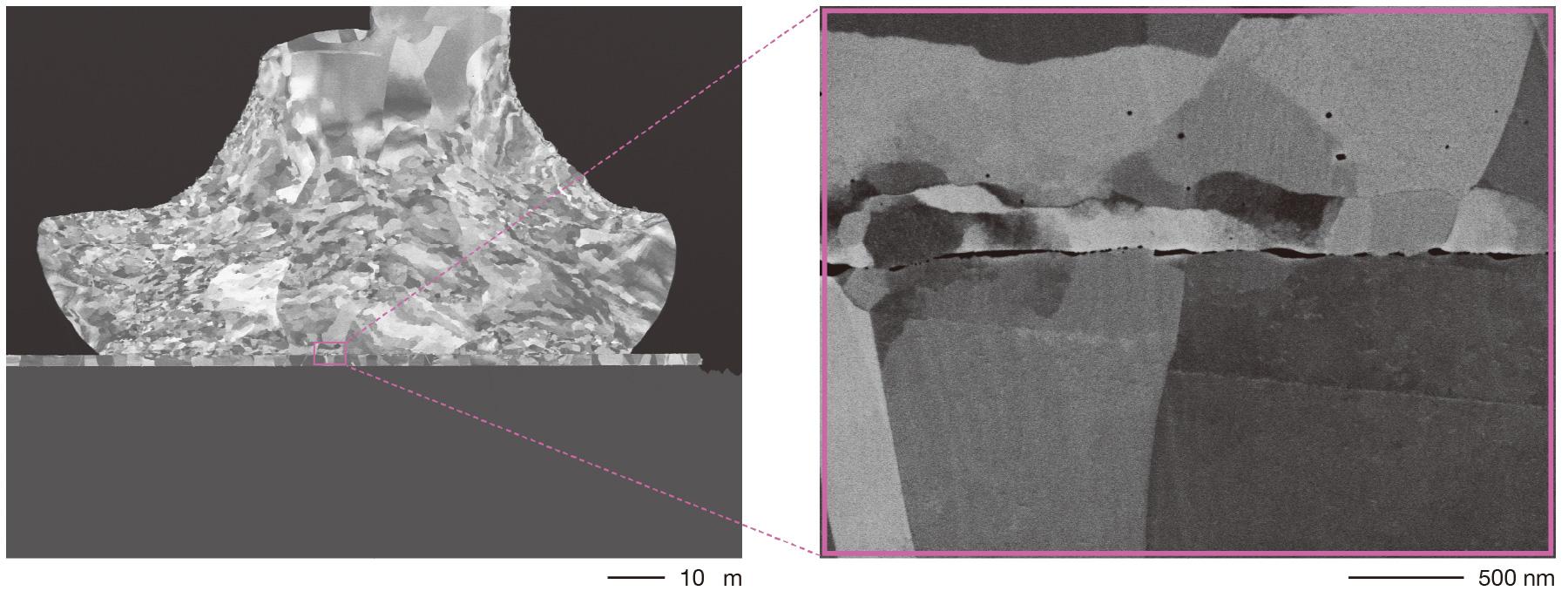

晶体结构分析: 样品提供:物质材料研究所(NIMS) 津﨑 兼彰先生
新功能

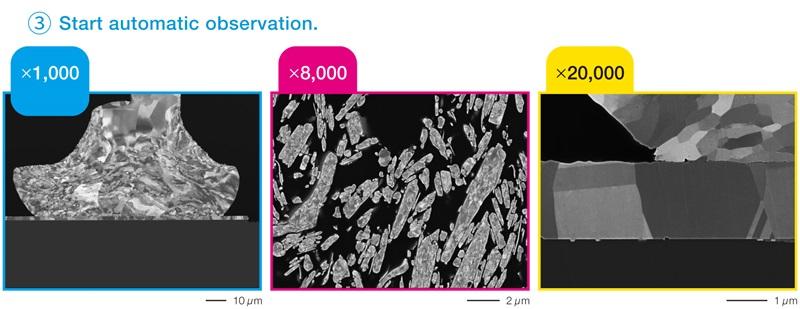

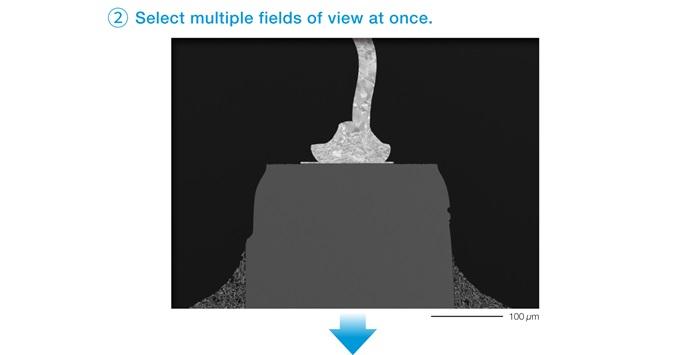

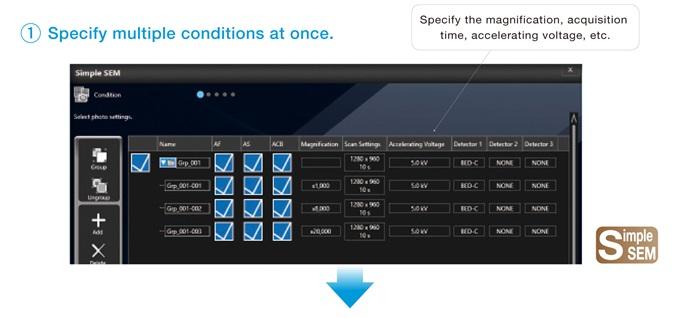

1. 自动观察:Simple SEM/EDS
Simple SEM 通过一次设定多个条件来实现自动测试,提高了日常工作效率。

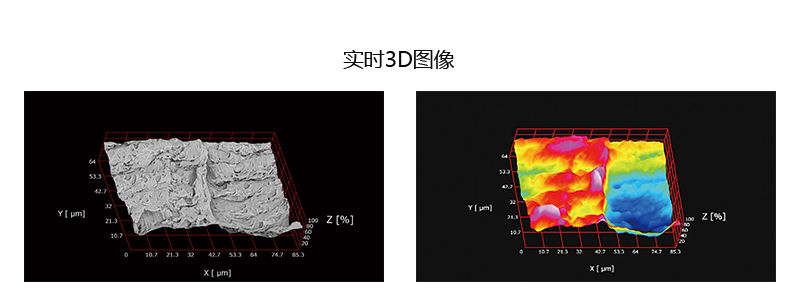

2. Live 3D: 实时3D
在低倍率下可以观察3D活图像。

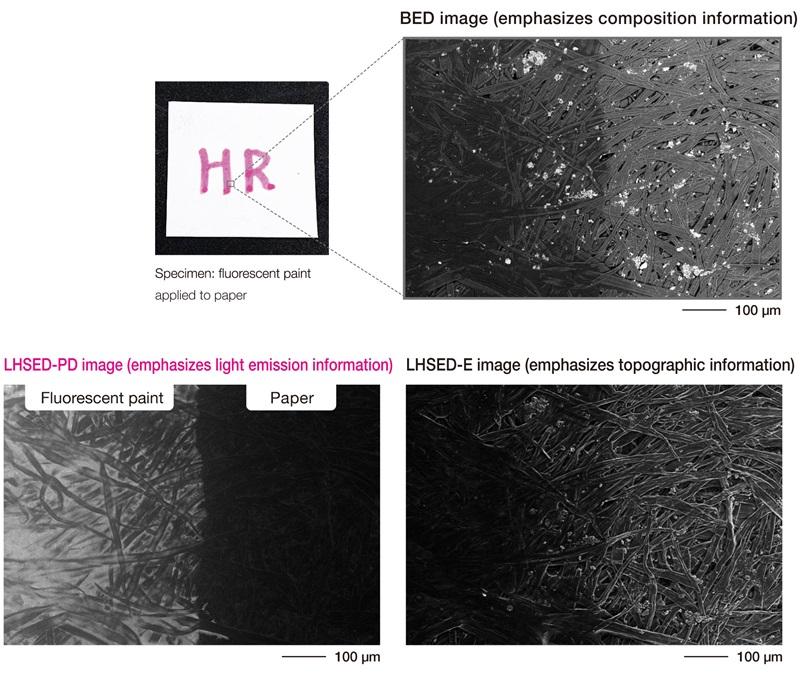

3. 低真空混合二次电子检测器(LHSED)
LHSED是新型低真空检测器,能够在光发射信息和形貌像之间切换观察。
4. 肖特基场发射电子枪的稳定性提高了4倍多

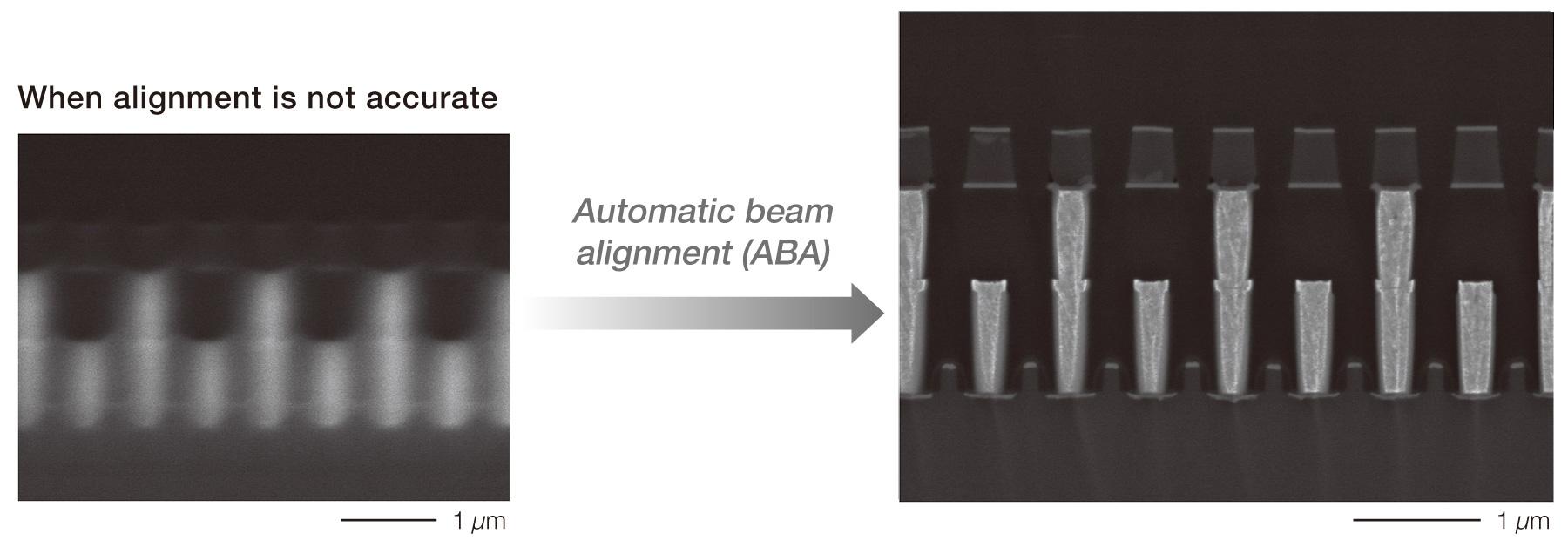

> 自动电子束调整

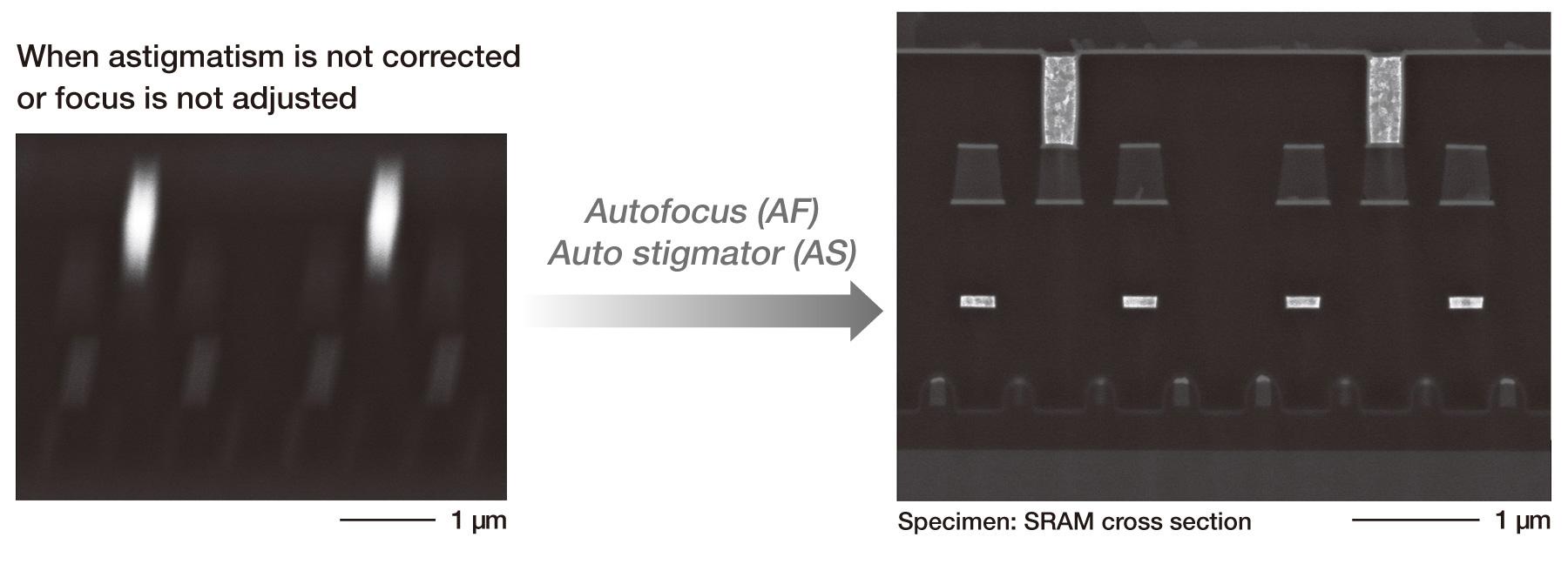

JSM-IT7010HR从合轴到像散、对焦可以自动调整,不需繁琐的手动。
> 二次电子检测系统
左侧样品:孔雀羽毛, 右侧样品:纤维素微纤维
> 高分辨率和大束流
JSM-IT710HR的肖特基场发射电子枪和聚光镜一体化集成,在生成大束流的同时保持小束斑,能够进行高分辨观察和分析。
> 背散射电子检测系统

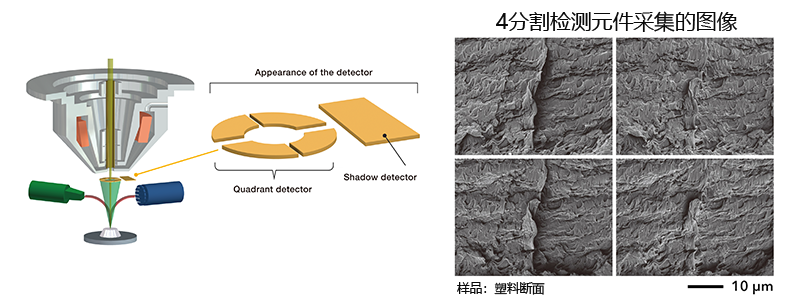

新型的多分割背散射检测器可以同时从4个方向采集背散射信息,生成简单的3D像并实时显示。
5. 所有分析都从Zeromag开始

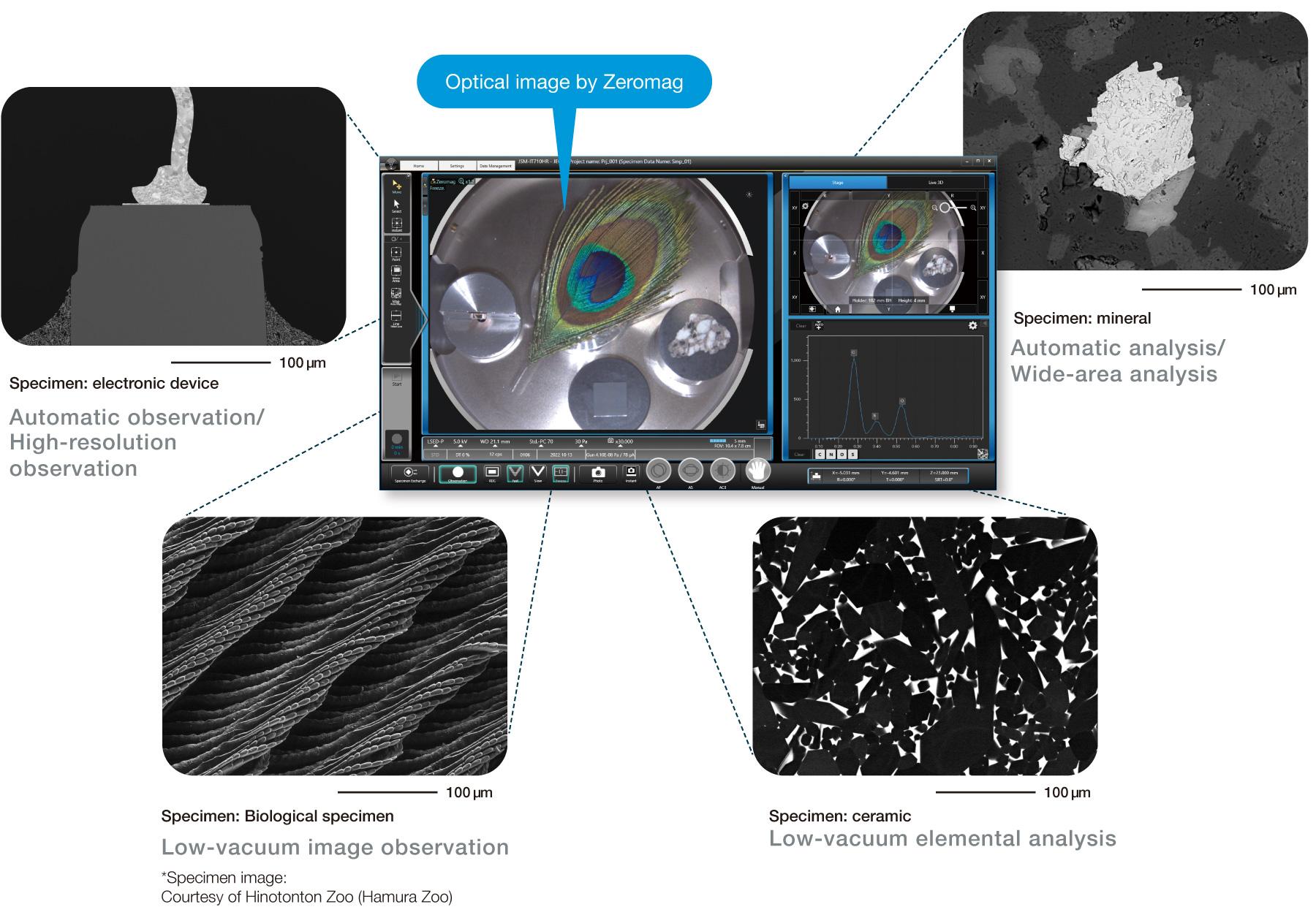

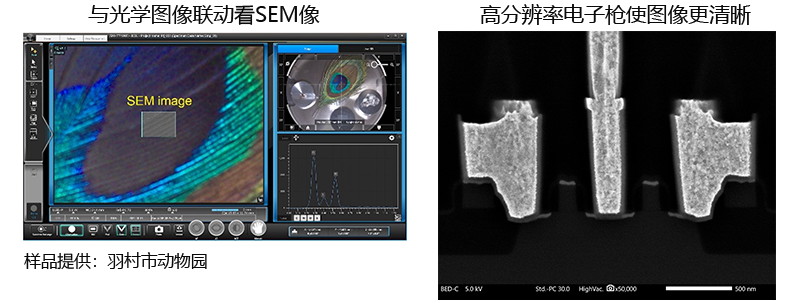

使用Zeromag的光学像,视野搜寻能力提高;SEM像与光学像联动,观察、分析和自动测试简单化。

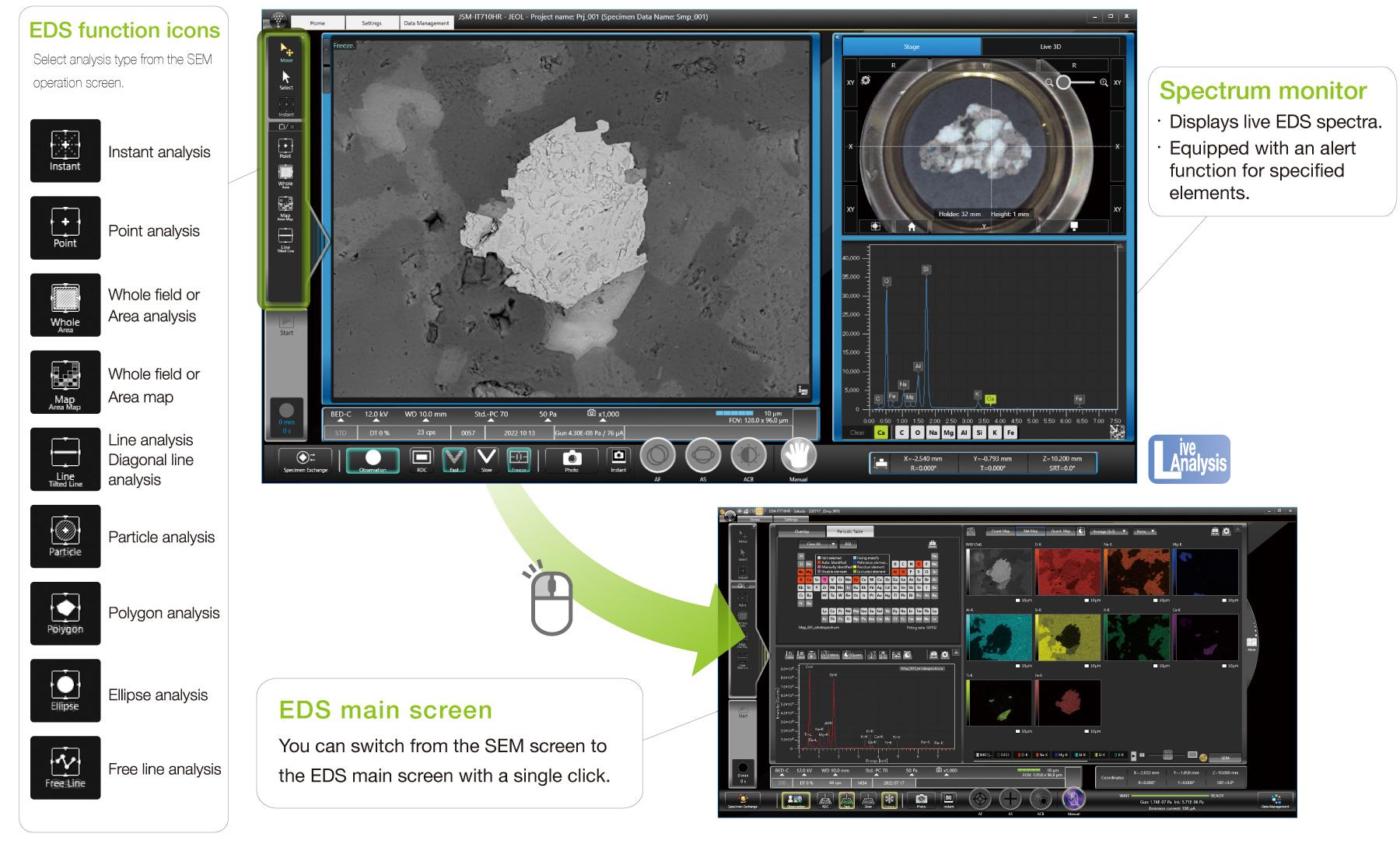

6. EDS一体化集成
JEOL除了SEM,还自主生产和销售EDS。利用这一优势,可以集中操作和管理SEM的观察画面和EDS分析结果,操作性和数据管理能力得到了提高。

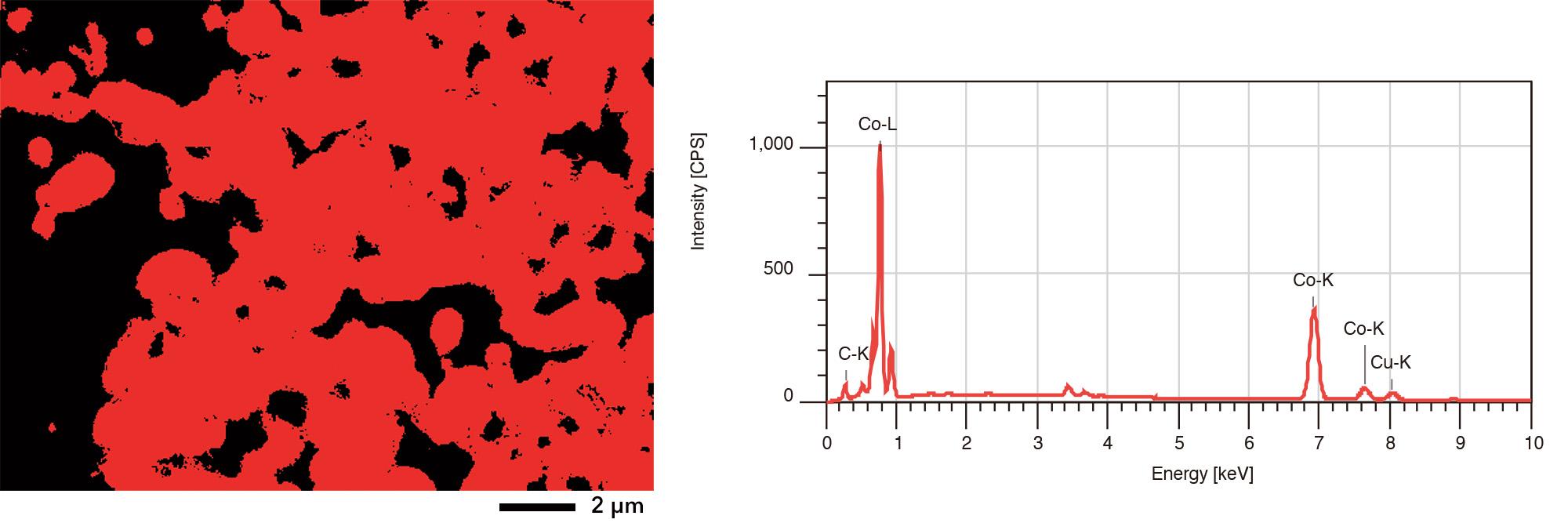

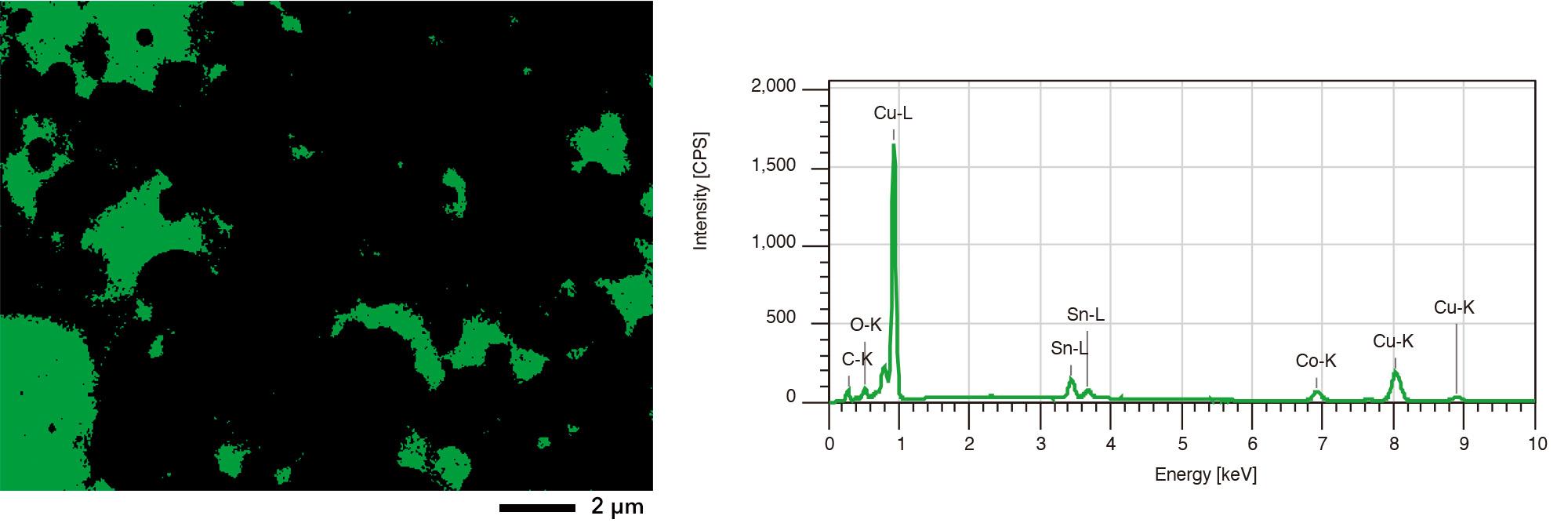

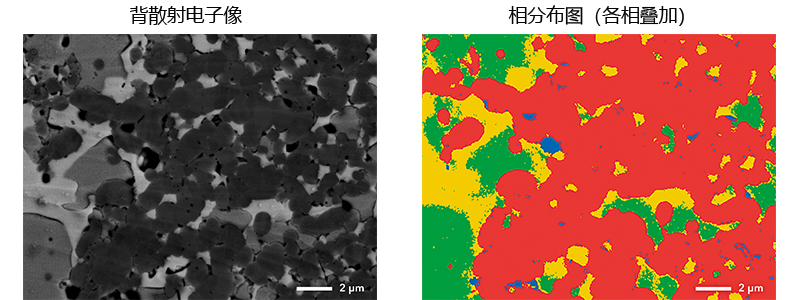

7. 相分析
JEOL的EDS增加了相分析功能,可以对每种物质(化合物/单体)进行面分布分析。
样品:精密切削刀片的截面

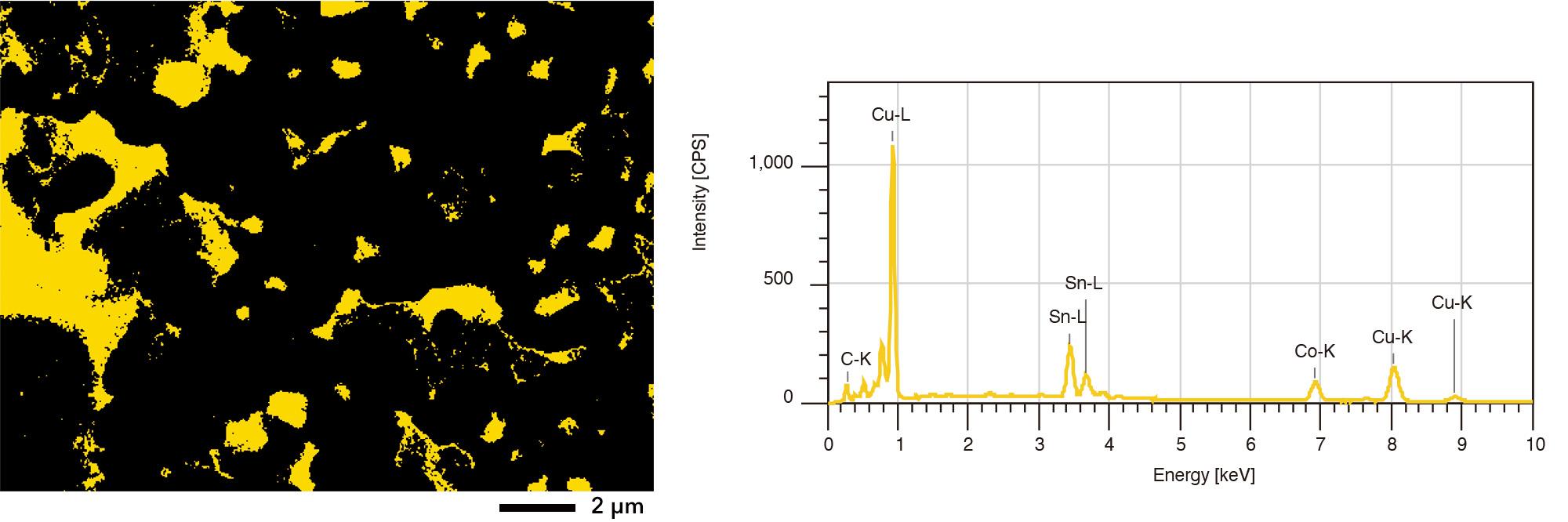

相分析表明,Co、Cu和Sn富区组分存在差异。
Co area: 68.15%
CuSn (CuRich) area: 16.25%
CuSn (SnRich) area: 14.54%
应用实例

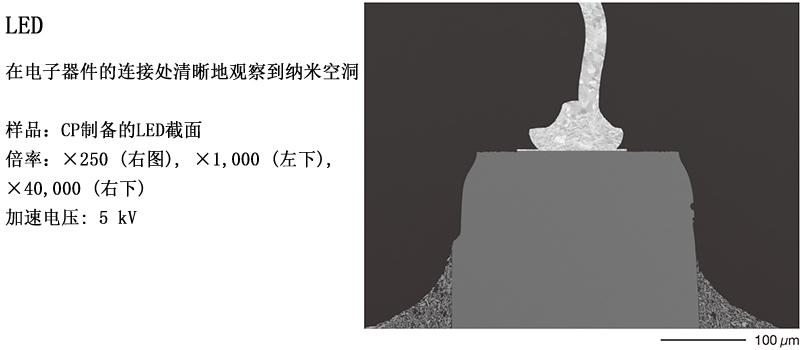

1. 电子器件
JSM-IT710HR的应用特性:高分辨、高对比度、广域观察。
》

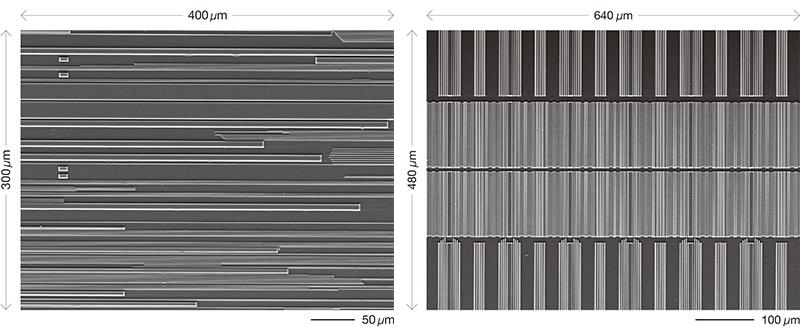

》布线图
利用低真空功能,对布线图表面进行大面积观察。
样品:布线图表面, 倍率:×200 (左), ×300 (右), 真空压力: 70 Pa, 加速电压: 15 kV

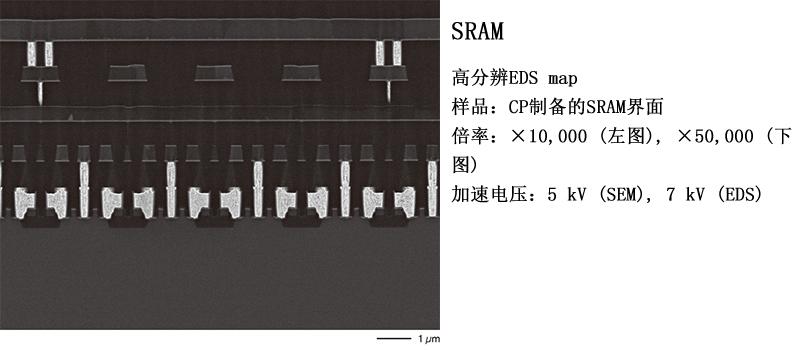

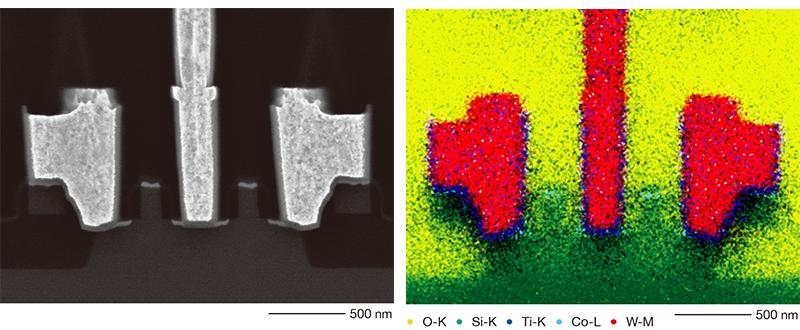

》SRAM
》AL焊盘

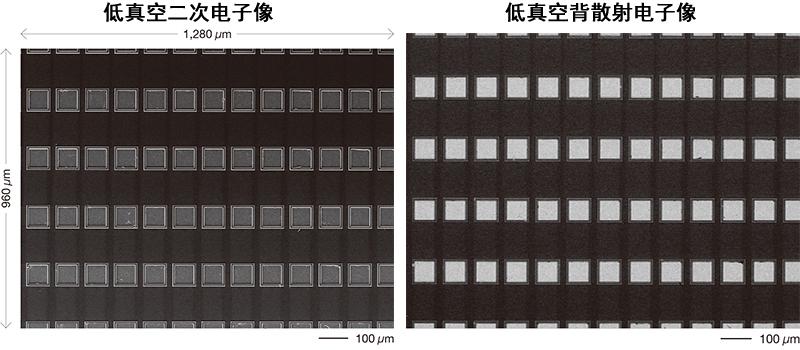

通过同时获取低真空二次电子像和背散射电子像,可以获取大面积试样表面的形貌信息和成分信息。
样品:AL焊盘表面, 倍率: ×100, 真空压力: 70 Pa, 加速电压: 15 kV
》钢铁
适用于EBSD分析的光学系统(肖特基场发射枪和透镜外物镜)
》能源和陶瓷
JSM-IT710HR的分析能力和低真空功能

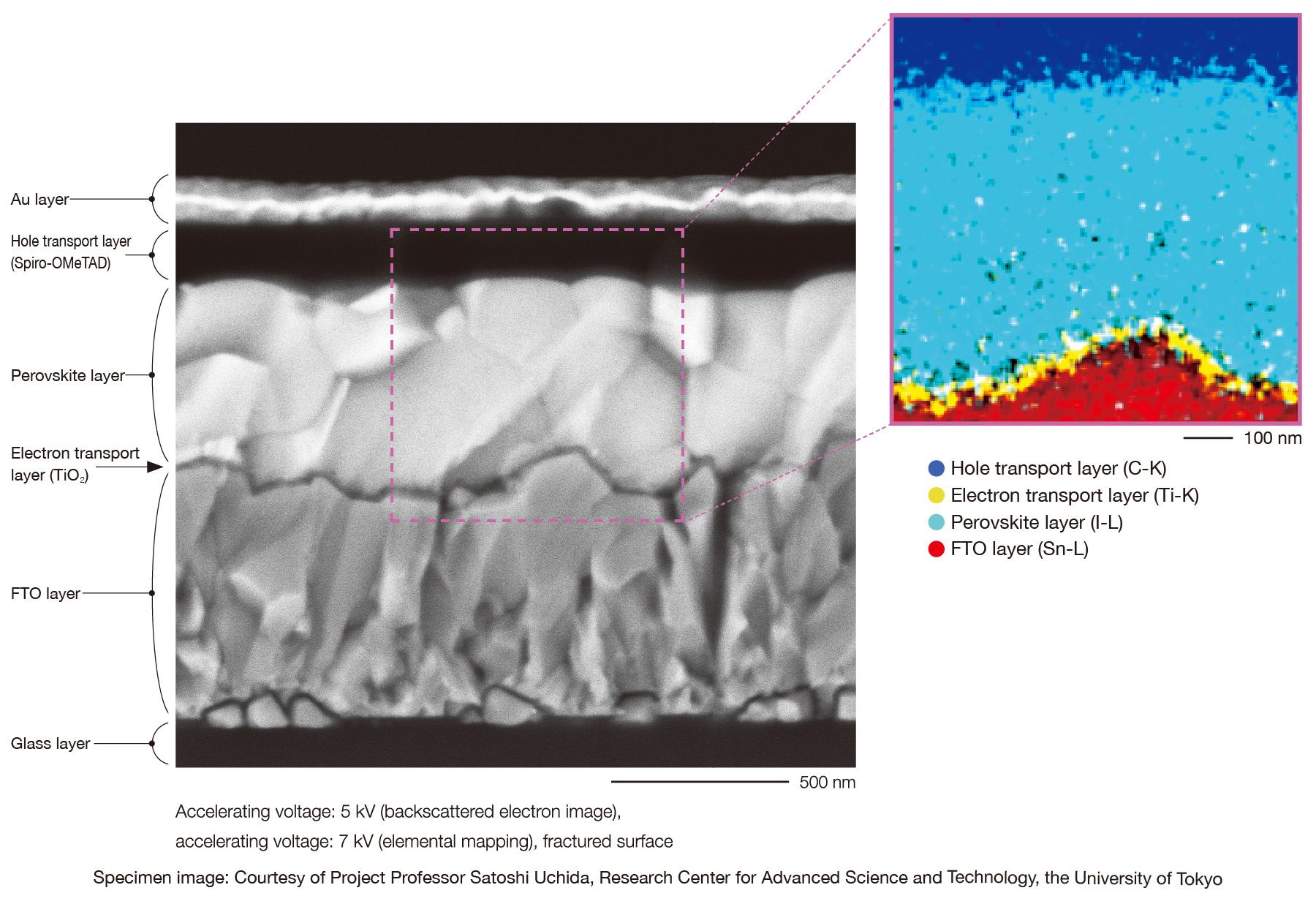

钙钛矿太阳能电池基片纳米层的高精度分析

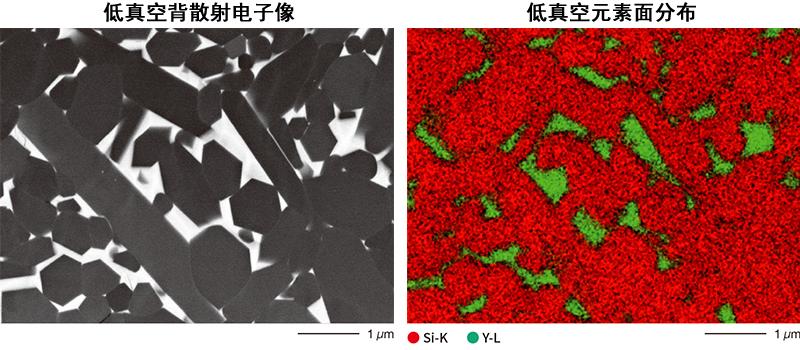

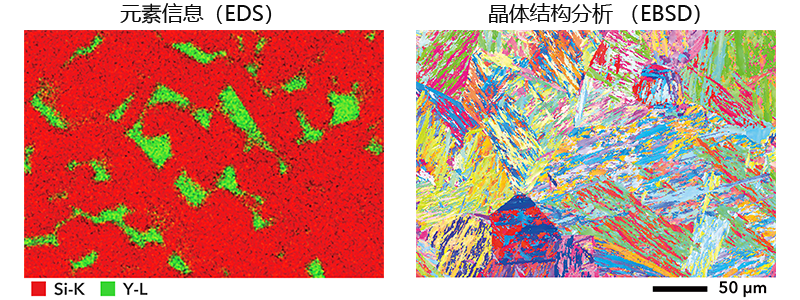

陶瓷基片(Si3N4)
低真空功能可以进行非导电样品分析
加速电压: 5 kV, 低真空元素面扫 (30 Pa), 机器铣削的氮化硅基片表面*
*表面光洁度:机铣后平面氩离子铣
》软质材料与生命科学
JSM-IT710HR 的低加速电压、低真空功能以及超低倍率观察

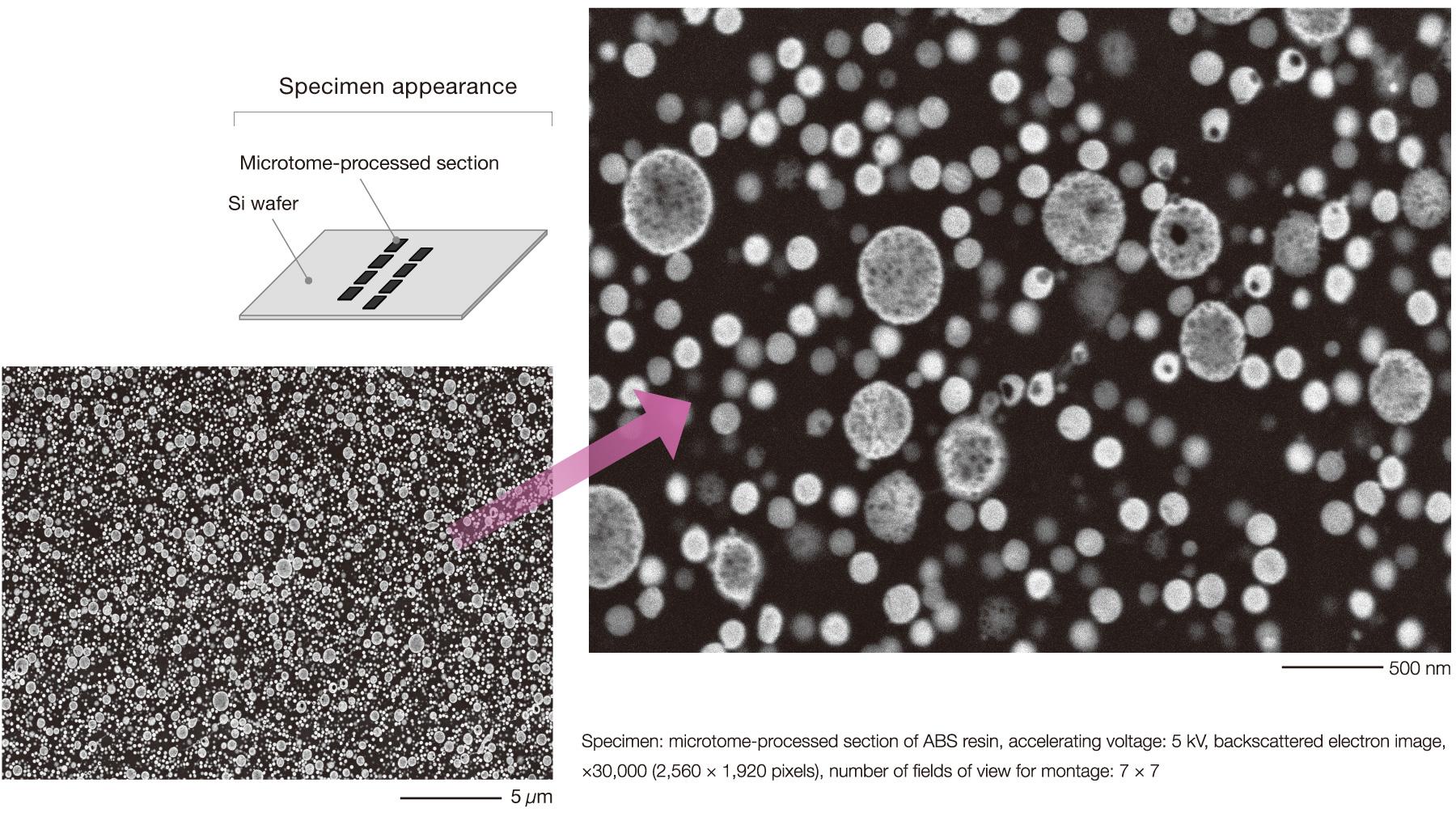

ABS树脂
即使在几万倍的放大倍数下,也可以进行高精度和稳定亮度的多幅图像观察。

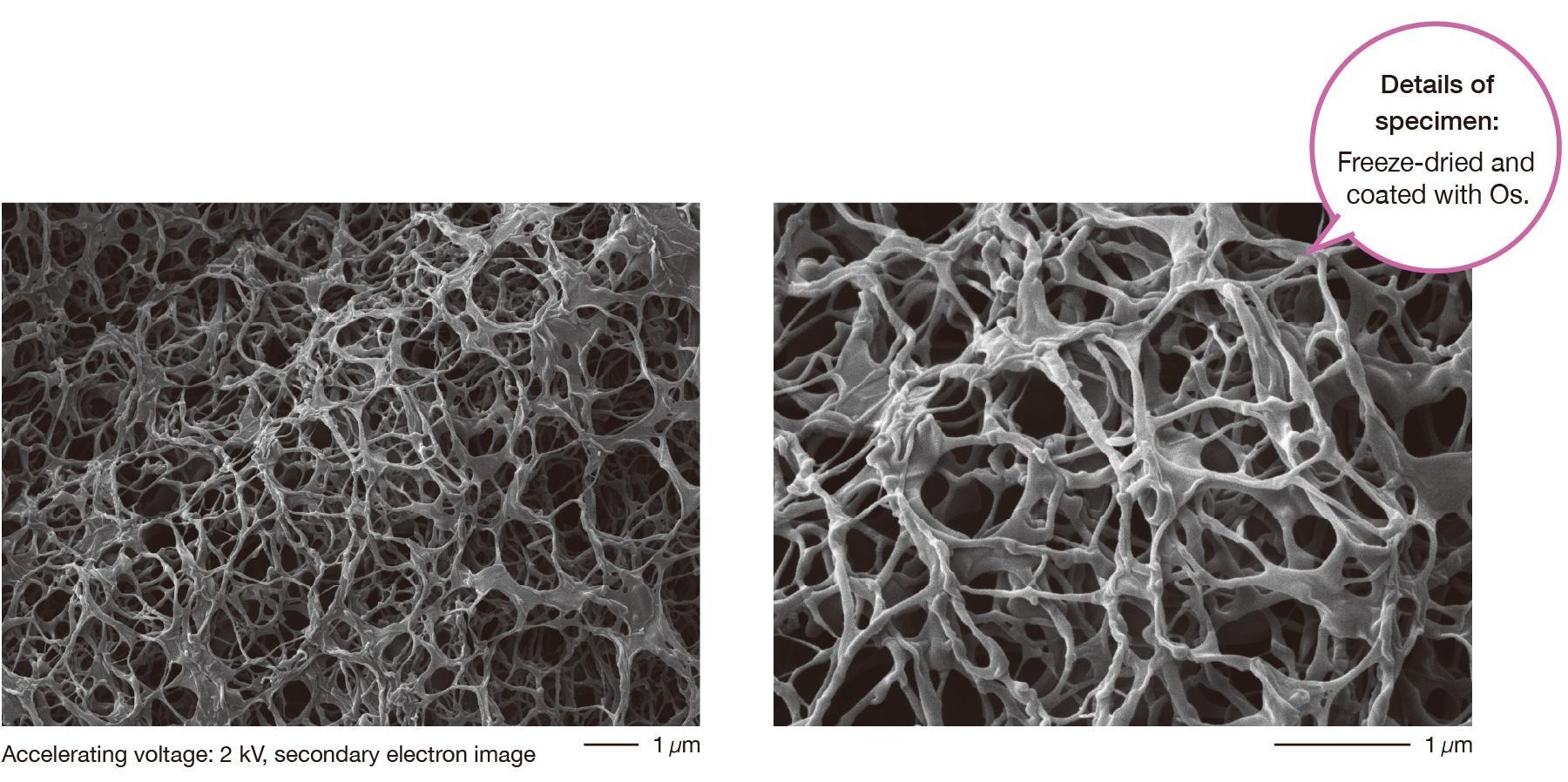

明胶
高亮度,高分辨二次电子像

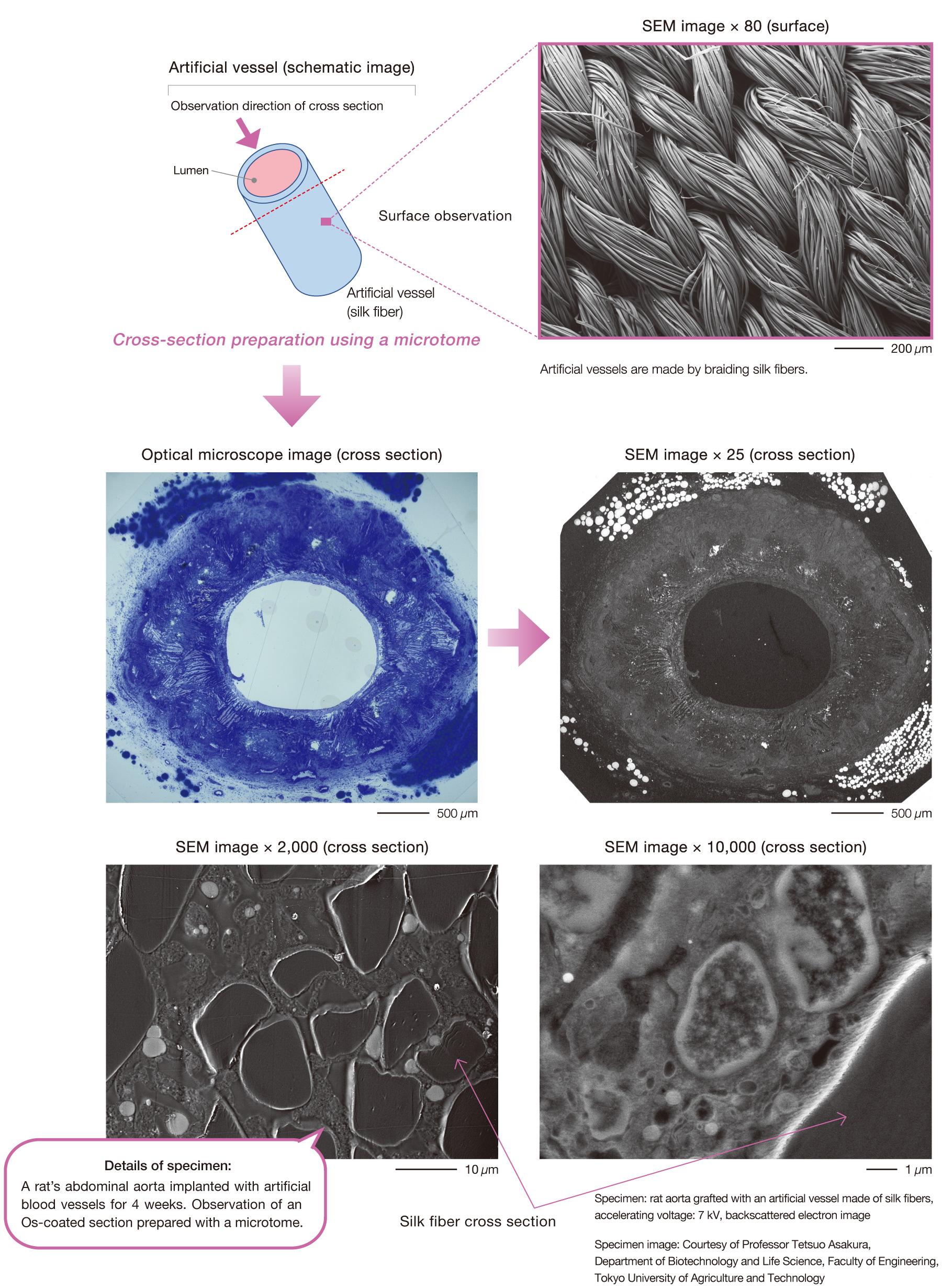

人造血管
在载玻片上从低倍率到高倍率观察生物样品。
